CNC 조각기에서 콜렛 교체하기? 아주 쉽습니다.

안녕하세요, 미스터 조각기 입니다.

오늘은 많은 고객님들께서 문의주신 '콜렛 교체 방법'에 대해 설명드리겠습니다.

크게 힘들이지 않고 교체하는 저희 미스터 조각기만의 팁들도 공유해 드릴테니

재밌게 봐주세요.

---



스핀들에 있는 콜렛을 교체하고 싶은데
어떻게 빼는 건지 모르겠어요.

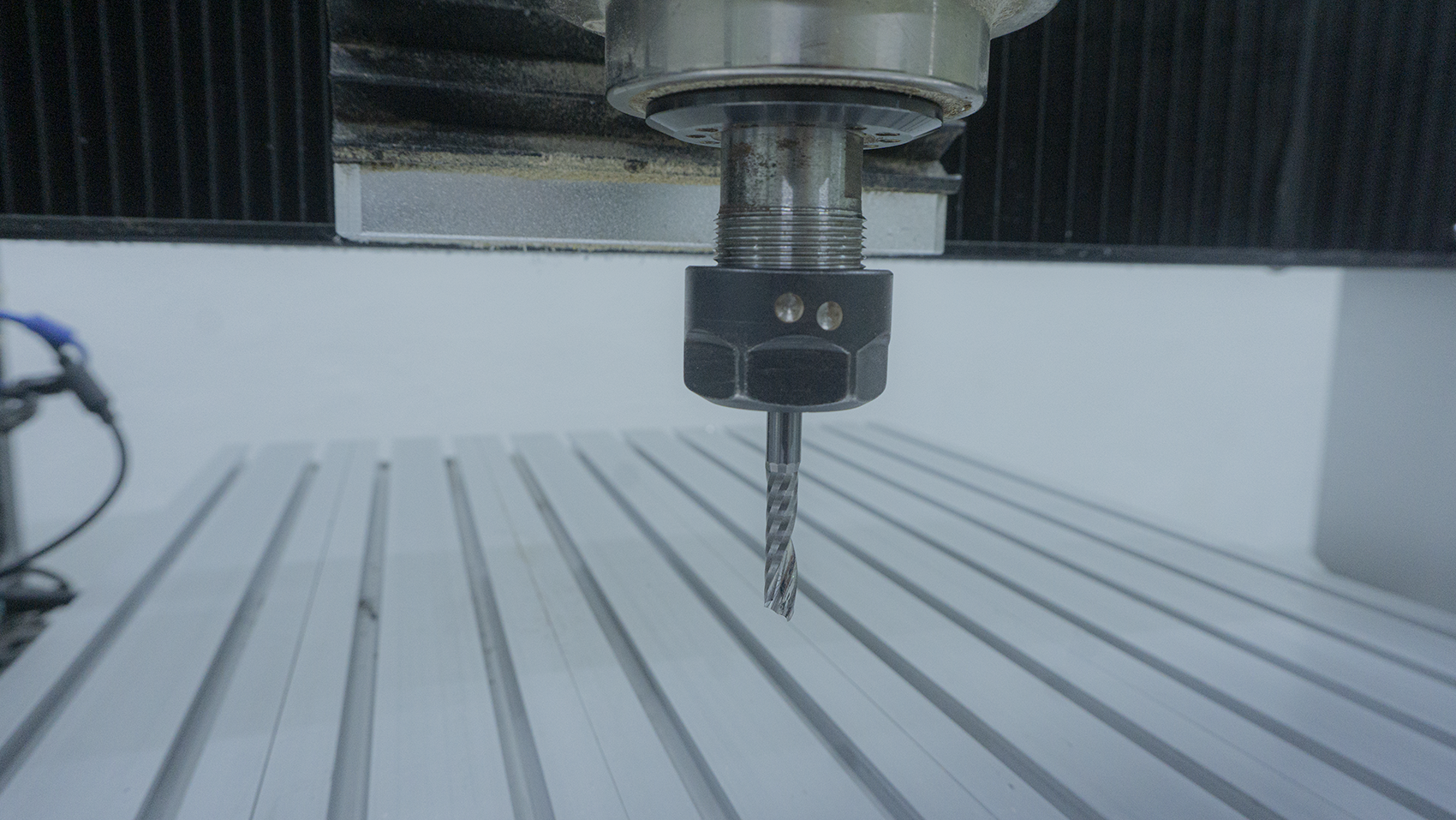

보통적인 스핀들의 콜렛 결합 부분

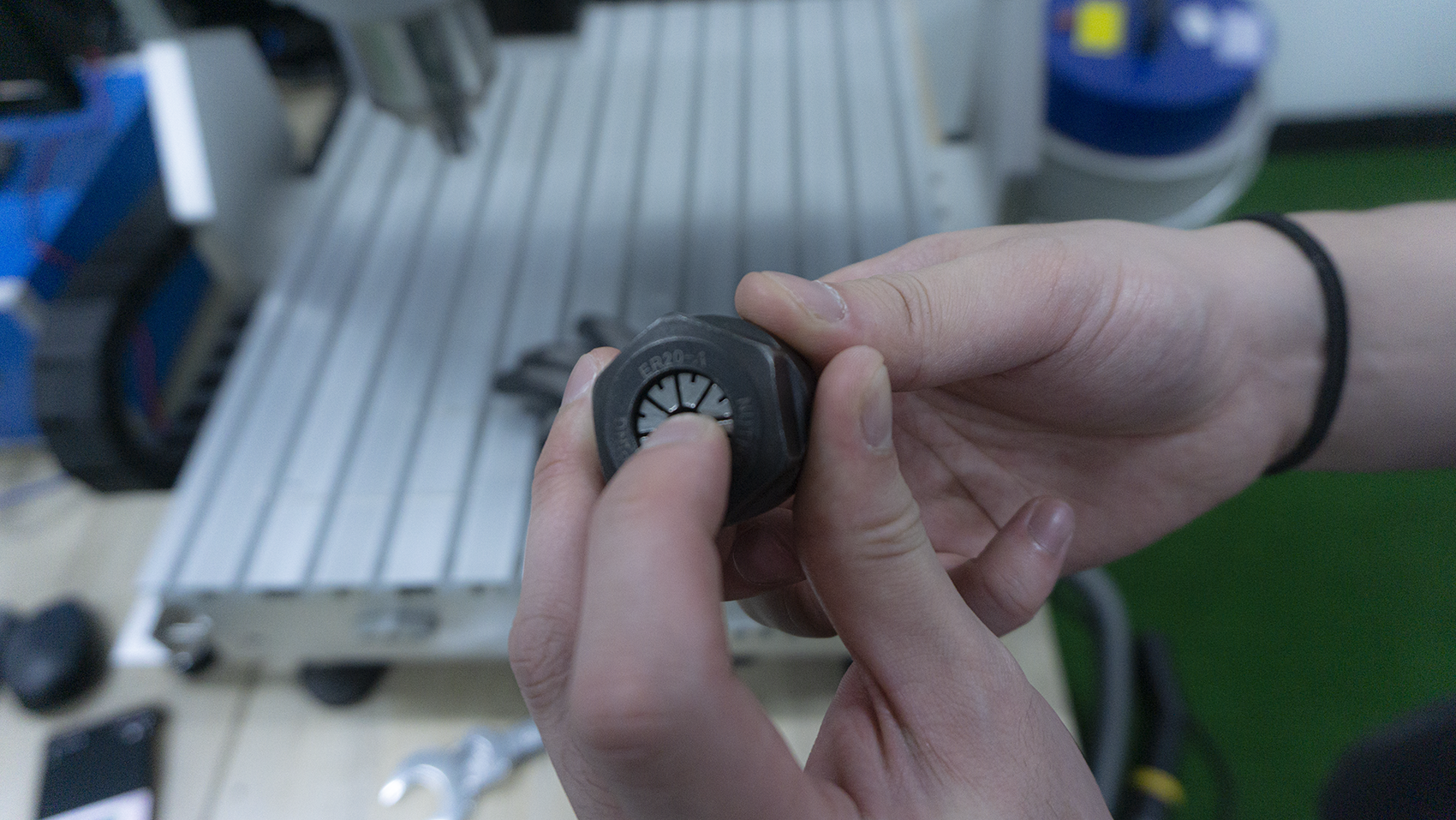

스핀들의 콜렛이 물려져 있습니다.

CNC 조각기를 구동하기 위해선 콜렛을 풀고 엔드밀(날)을 장착해야합니다.



---

콜렛 해체 방법



01

해체 방향 (좌), 파지법 (우)



일반적으로 콜렛을 해체하는 방식입니다.

CNC 조각기를 구매하실 때

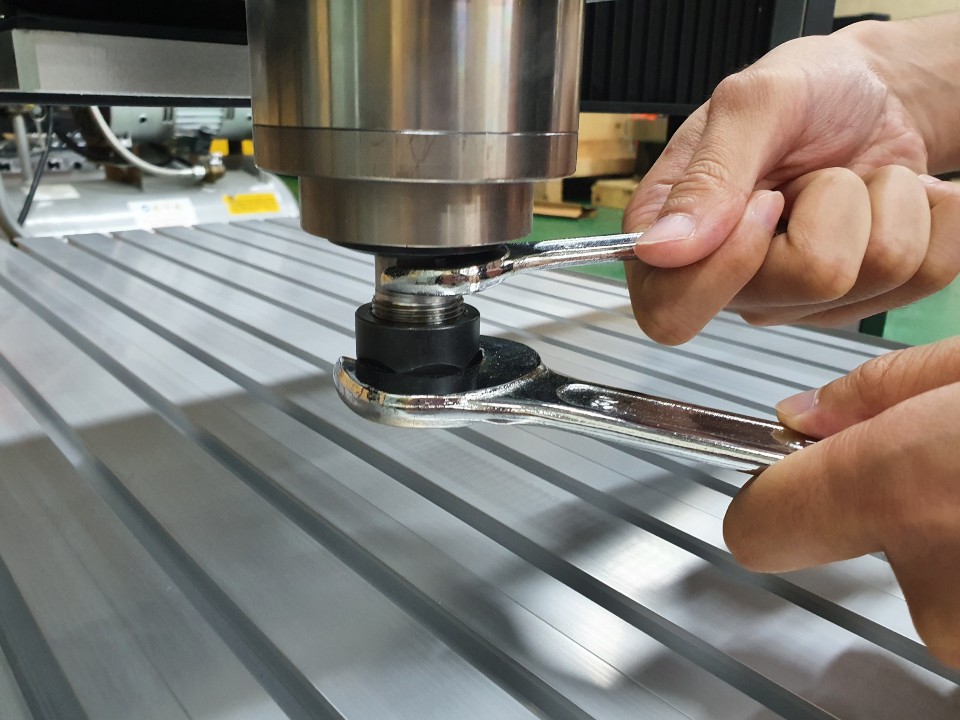

같이 동봉된 스패너 세트로 콜렛 쪽은 30, 스핀들 쪽은 21 사이즈로 잡아주시고

콜렛은 시계 방향으로, 스핀들은 반시계 방향으로 풀어주시면 됩니다.



이 방법은 힘도 많이 들고 자칫하면 힘이 과하게 들어가 풀리는 과정에서 다칠 우려가 있습니다.
꼭, 스패너를 몸 쪽으로 가까이 두시고 콜렛을 푸시는 것을 권장합니다.

---

미스터 조각기가 추천드리는 해체 방법

추천하는 파지법

이번에는 저희가 추천드리는 방법입니다.

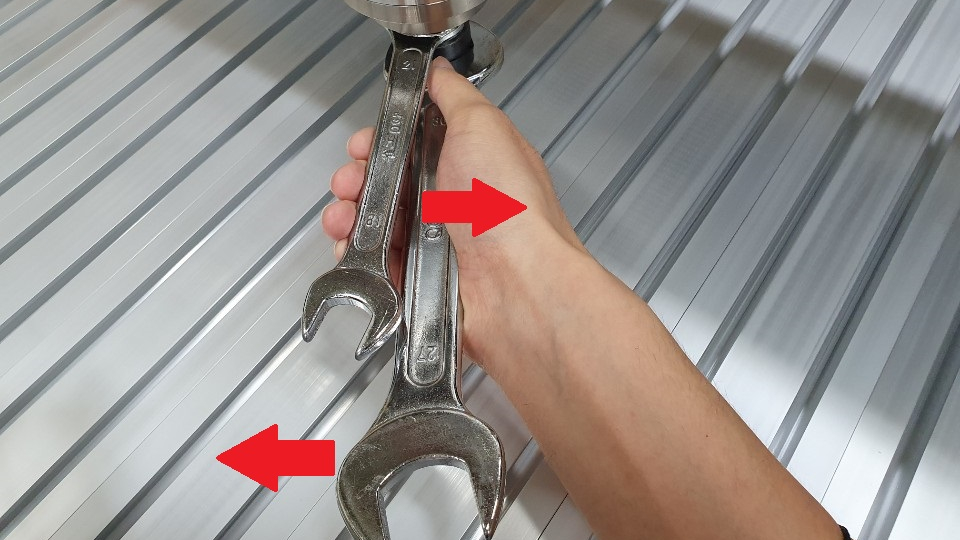

스핀들 쪽 작은 스핀들을 좌측으로, 콜렛 쪽 큰 스패너는 우측으로 두시고

손바닥으로 큰 스패너를 감싼 뒤, 검지부터 새끼손가락으로 작은 스패너를 감싸주세요.

그리고 작은 힘만으로 위의 방향대로 눌러 주시면 콜렛이 자연스럽게 풀리게 됩니다.



https://serviceapi.nmv.naver.com/flash/convertIframeTag.nhn?vid=A732418F8617AD20D8B08897203A503C7A62&outKey=V129d3fd090a019afb7ffb246214e129696583098de8a8edceadcb246214e12969658&width=544&height=306

콜렛 푸는 방법



이제 꽉 조여있던 콜렛이 여유롭게 풀리는 것을 확인하실 수 있습니다.

이제는 손으로 풀어주시면 됩니다.

방향은 똑같이 반시계 방향으로 풀어주시면 됩니다.



손으로 콜렛을 풉니다.



살짝씩 풀어주면 콜렛과 스핀들이 분리되는 것을 확인하실 수 있습니다.

콜렛에는 기름이 묻어있기에 주의해 주세요.

손이 더럽혀지는 것을 방지하기 위해 장갑을 끼시는 것도 좋은 방법입니다.

---

콜렛을 풀다 보면 두 가지 현상이 나올 수 있습니다.

1. 콜렛이 클램핑 너트와 분리되어 스핀들에 껴있는 경우
2. 콜렛이 클램핑 너트와 분리가 되지 않고 꽉 끼어 빠지지 않는 경우

위와 같은 현상일 때 대처 방법도 알려드리겠습니다.

---

1. 콜렛이 클램핑 너트와 분리되어 스핀들에 껴있는 경우

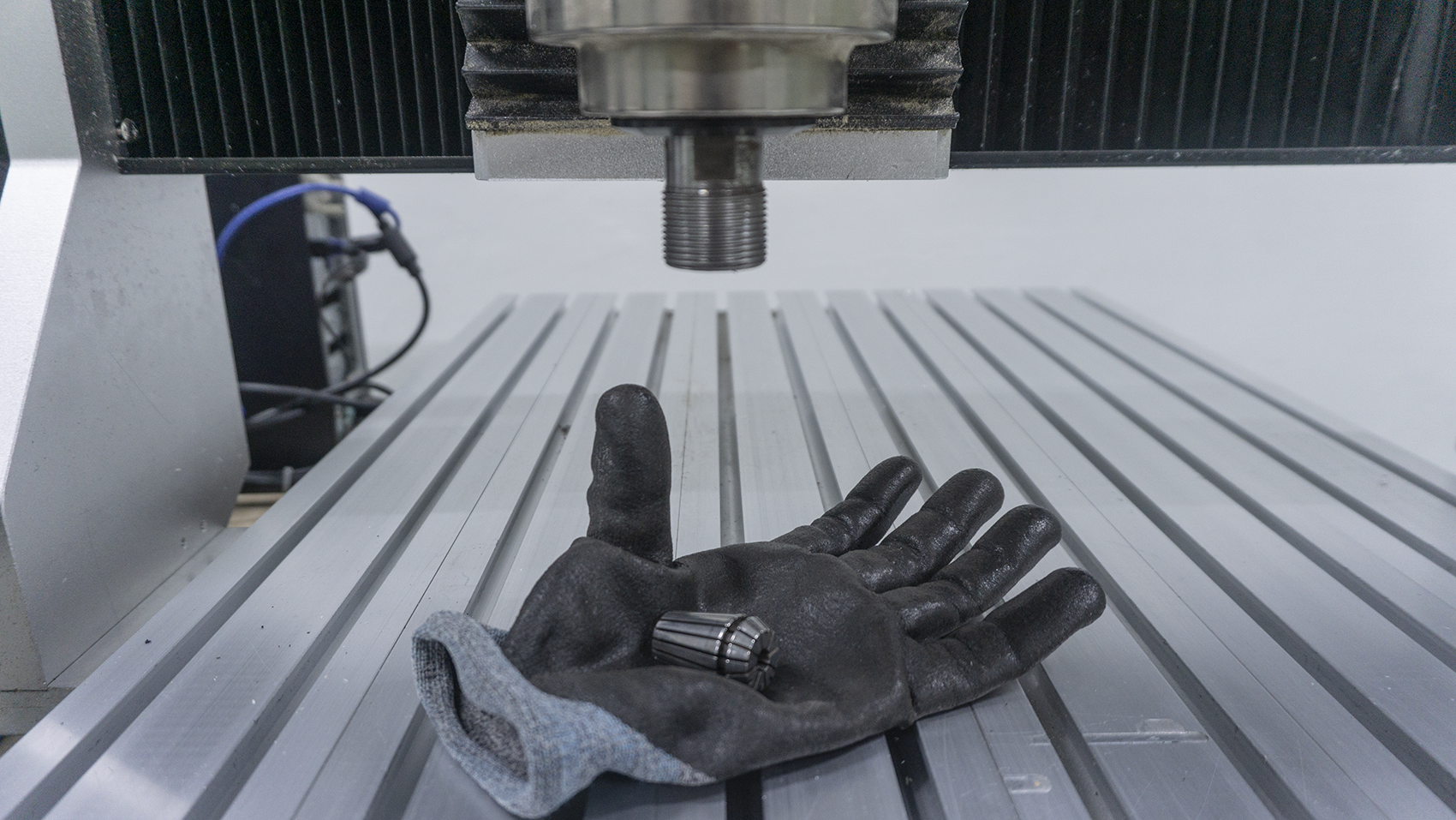

스핀들애 껴있는 콜렛

손으로 콜렛을 당겨 빼내 주시면 됩니다.

엔드밀(날)이 장착된 상태에서는 빠지는 과정에서 CNC 조각기 프로파일 베드에 떨어져

프로파일 베드가 손상되거나 사용자의 손에 큰 부상을 초래할 수 있으니 반드시 주의하여 주시기 바랍니다.

---

저희 미스터 조각기가 여기서도 팁을 하나 드리겠습니다.

01

스핀들에 낀 콜렛 빼는 팁

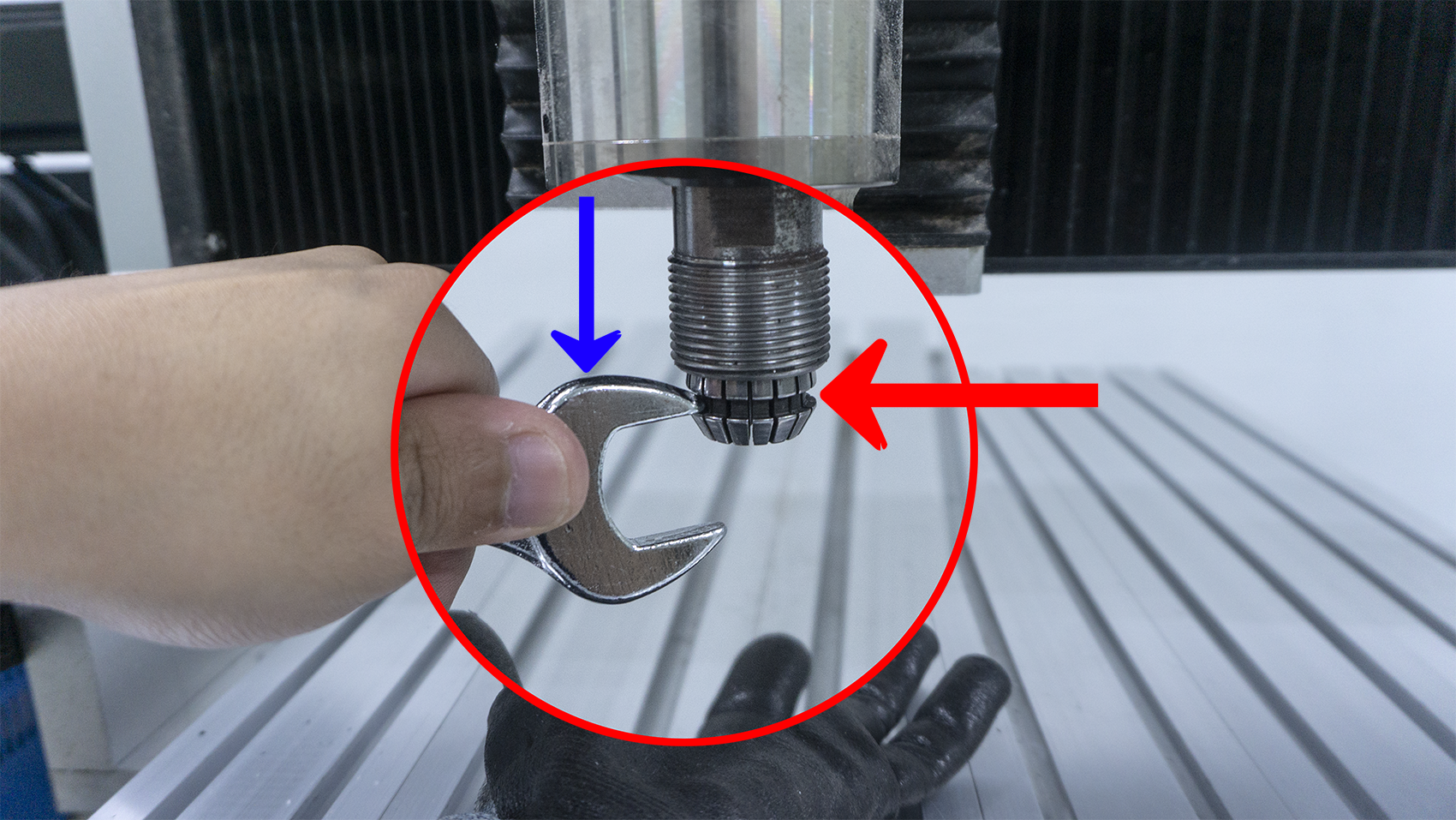

일단 콜렛 밑에 프로파일 배드가 손상되지 않게 장갑이나 보루, 혹은 바구니를 두시고

콜렛에 있는 홈에 스패너를 걸쳐줍니다. 이후, 걸친 스패너의 헤드 부분을 다른 스패너로 살짝 툭하고

쳐주시면 아주 쉽고 다치지 않게 분리시킬 수 있습니다.

---

2. 콜렛이 클램핑 너트와 분리가 되지 않고 꽉 끼어 빠지지 않는 경우

이 경우에는 클램핑 너트에서 콜렛을 분리시켜 줘야 합니다.
클램핑 너트 사이에 콜렛을 손으로 눌러 빼시게 되면 꽤 많은 힘을 필요로 하기에
미스터 조각기가 팁을 또 하나 드리겠습니다.

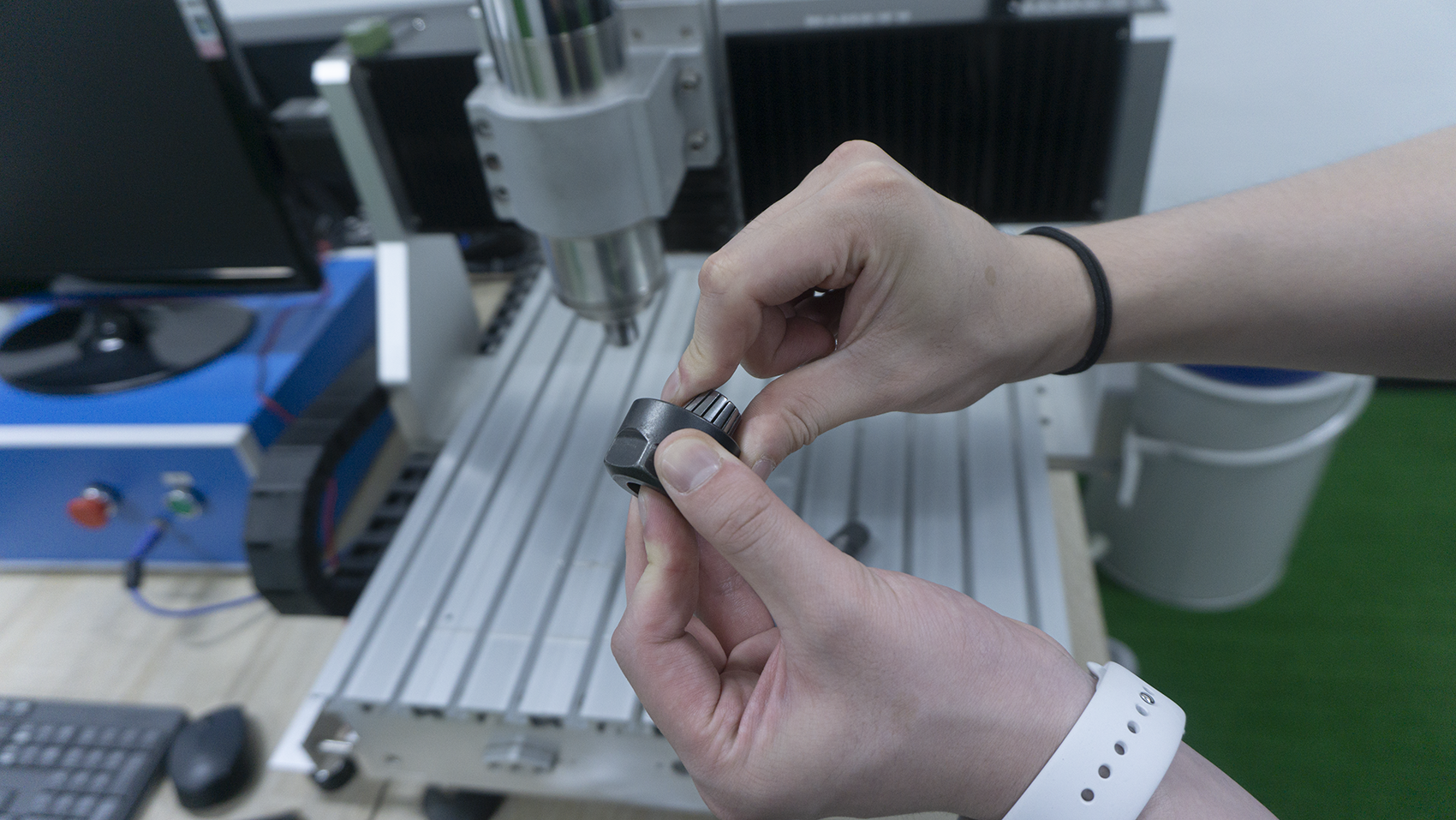

콜렛을 위로 눌러줍니다.

먼저 콜렛을 손가락으로 눌러 위로 올려주세요.

사진은 이해하기 쉽게 보여드리려고 콜렛이 밑에 있지만 갑자기 떨어져 콜렛에 손상이 가거나 다른 기계, 혹은

작업자에게 가벼운 부상을 입힐 수 있으니 꼭 콜렛의 얇은 부분(윗 부분)이 위로 가도록 해주세요.



콜렛을 옆으로 꺽어주세요.

그 상태에서 반대 손으로 콜렛 위쪽을 옆으로 꺽어주세요.

큰 힘을 들이지 않고 클램핑 너트에서 콜렛을 분리할 수 있습니다.



이제 사용하시는 엔드밀(날)에 맞는 콜렛으로 교체해 주시고 엔드밀(날)을 장착한 뒤,

스핀들에 결합시면 됩니다.

---

엔드밀에 맞는 콜렛 찾는 법은 하단 링크를 참고해 주시면 됩니다.

https://blog.naver.com/mrjogakgi/222085831596

엔드밀에 딱 맞는 콜렛 찾기

---

콜렛과 엔드밀(날)을 교체했는데
클램핑 너트에 잘 들어가지 않습니다.



콜렛 교체까지는 끝났으나 클램핑 너트에 잘 들어가지 않는 경우가 있습니다.

이때는 엔드밀(날)이 장착된 상태로 클램핑 너트에 넣으신게 아닌지 확인해 보셔야 합니다.

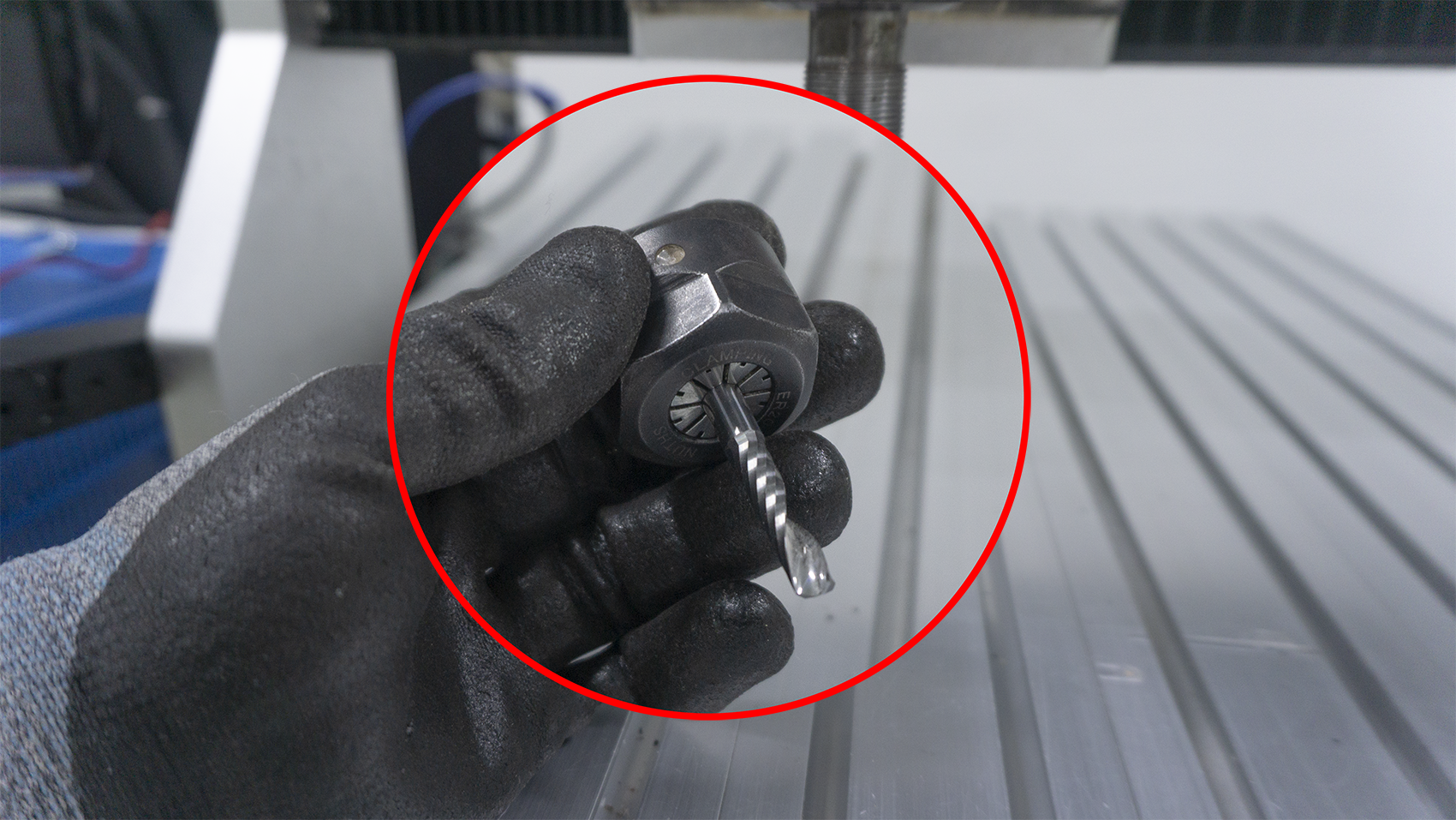

엔드밀을 먼저끼고 너트와 결합 할때 발생하는 유격

엔드밀(날)이 껴진 상태에서 콜렛과 클램핑 너트를 결합하게 되면 둘 사이에 유격이 생기고

완벽하게 들어가지 않습니다.



이유는 이미 벌어진 콜렛이 클램핑 너트와 맞물리는 부분에 들어가지 못하기 때문입니다.

이때는 콜렛과 클램핑 너트를 먼저 결합 한 후, 엔드밀(날)을 마지막에 끼워주시면 됩니다.

엔드밀(날)은 굉장히 날카롭습니다. 날에 손이 베이면 큰 부상을 초래합니다.
날에 베이지 않도록 장갑을 사용하시는 등, 주의를 요합니다.

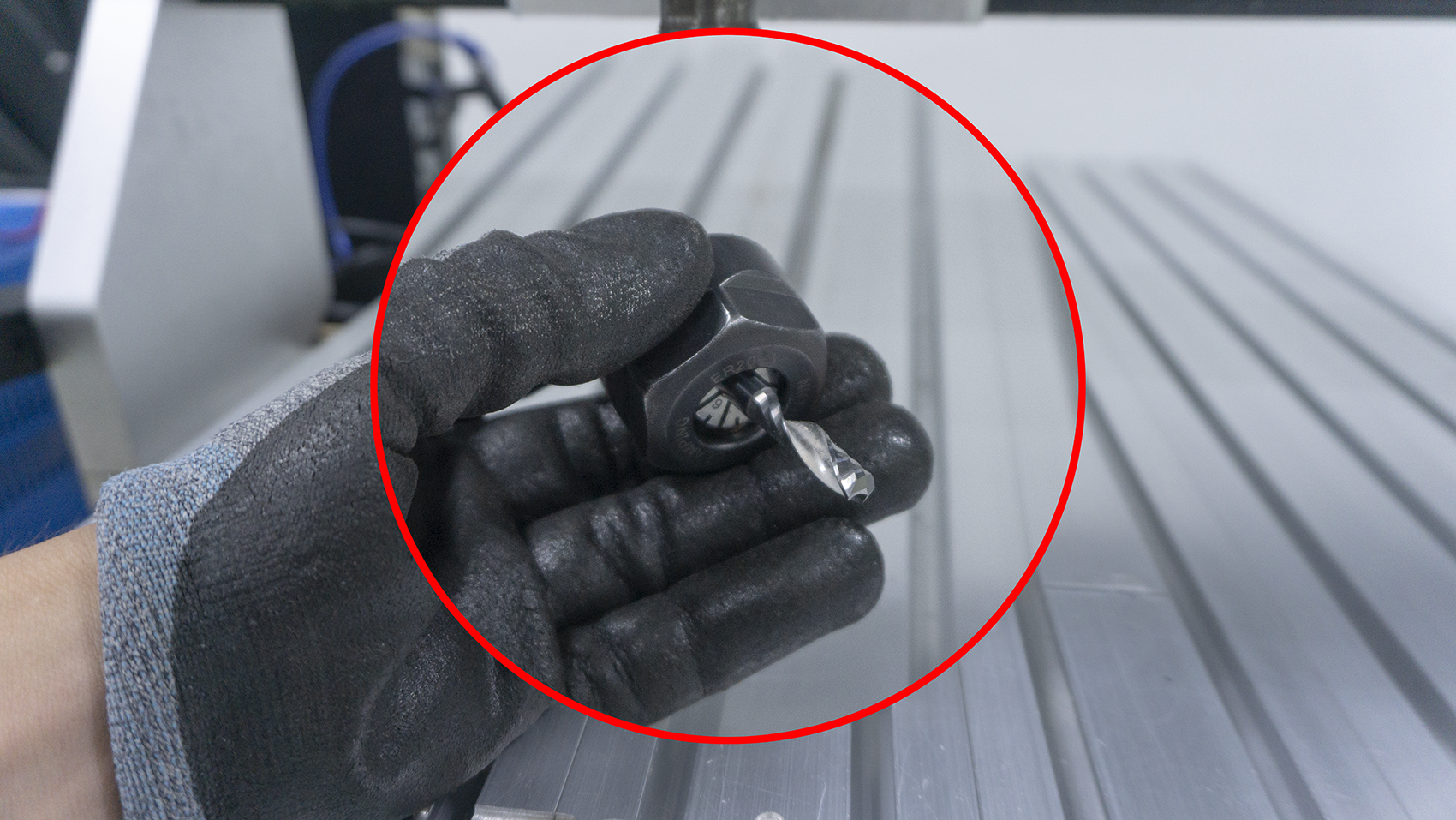

제대로 장착된 엔드밀(날)



이후 다시 이들을 스핀들에 결합해주시면 됩니다.

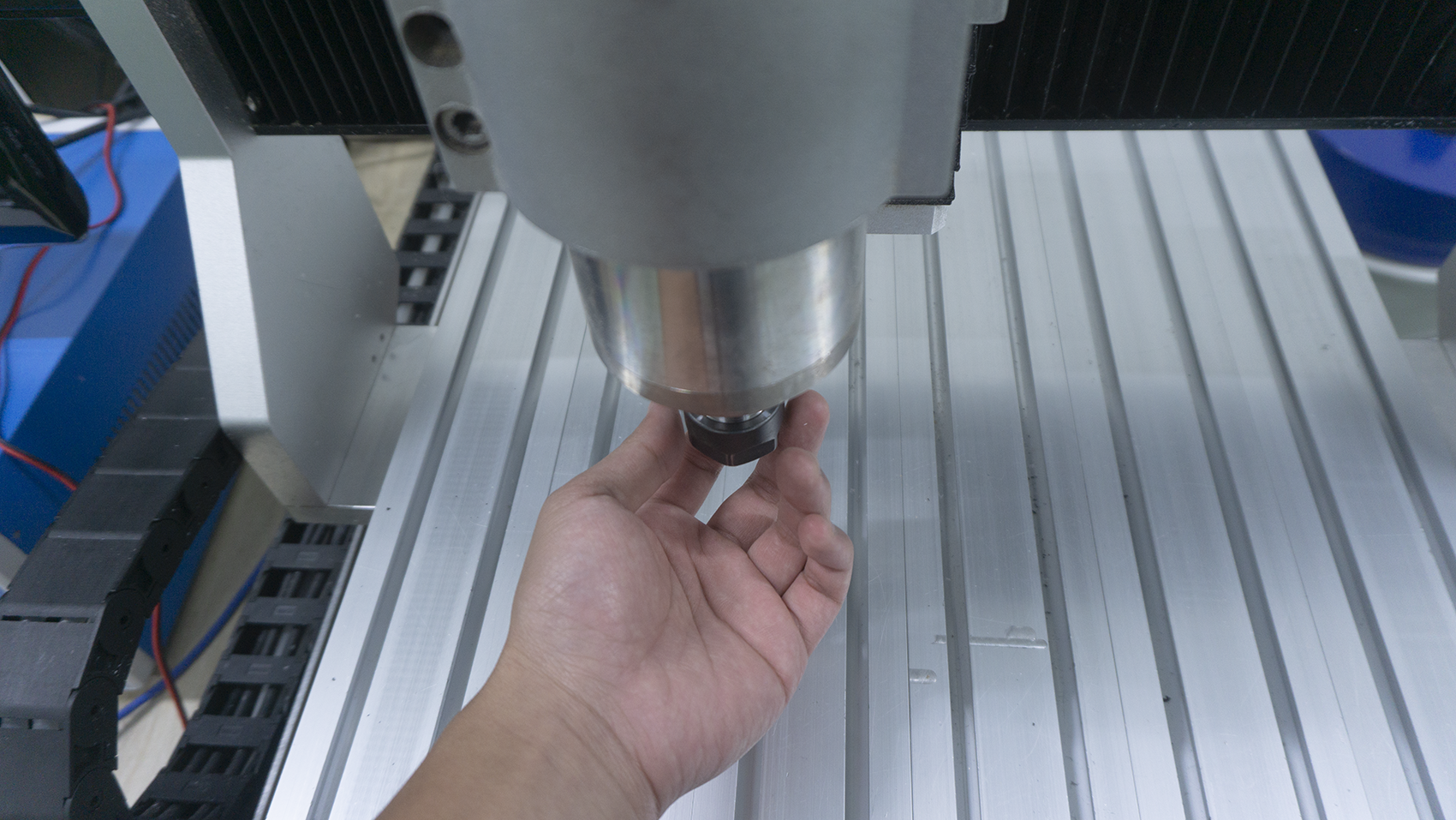

스핀들에 결합된 엔드밀(날)

먼저 손으로 스핀들에 콜렛을 결합하신 뒤, 처음처럼 두 개의 스패너를 이용하여 잠그시면 됩니다.

앞서 말씀드린 것처럼 엔드밀(날)은 날카로우니 꼭 안전에 유의하세요.

---

오늘은 이렇게 콜렛을 교체하는 방법에 대해 설명드렸습니다.

저희가 알고 있는 작은 팁들이

고객님들에게 소소한 행복이 되길 바랍니다.

감사합니다.

---



오늘도 저희 미스터 조각기를 찾아 주셔서 감사합니다.

항상 고객님들에게 최선의 서비스를 제공하는 미스터 조각기가 되겠습니다.

코로나가 극성하는 요즘, 항상 건강 유의하시고

행복한 일만 가득하길 기원합니다.
