대형 CNC의 진공 베드, 작은 사이즈의 제품도 고정할 수 있을까요?

안녕하세요, 미스터 조각기입니다.

이번 포스팅에서는 CNC 조각기 중에서 진공 베드 시스템이 있는 S타입에 대해 설명드리겠습니다.

원장과 같은 큰 가공물만 가공하시다가 작은 가공물을 가공하시려 할 때, 고정을 어떻게 해야 하는지

모르시는 분들과 교육 때 들었으나 이해가 되지 않는 분들을 위해 알려드리겠습니다.

---

큰 장비, 하지만 가공 재료는 작은데...

S타입과 작은 가공 재료

사진처럼 장비는 크지만, 가공 재료가 작을 때 진공 베드를 활용하여 고정하는 방법!

단, 가공 재료의 하단에 두는 MDF는 가공 재료와 같은 사이즈 혹은 비슷한 사이즈로 준비해 주세요.
같은 사이즈의 MDF가 필요한 이유는 아래에서 설명드리겠습니다.

※ MDF의 두께는 3T의 두께로 흡착에 가장 이상적인 두께를 사용합니다.

---

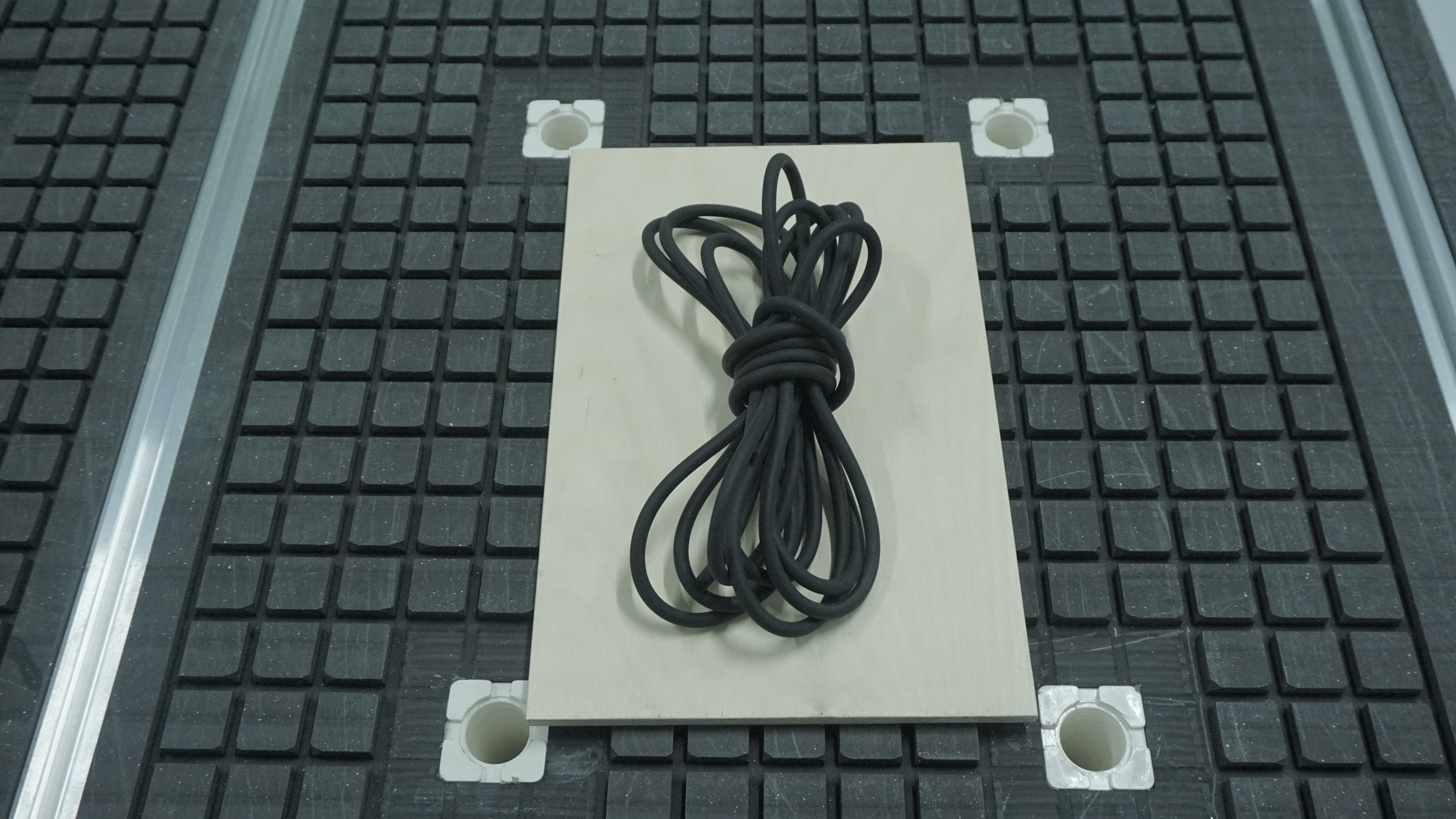

S타입과 함께 제공하는 고무줄

S타입을 구매하시면 위와 같은 고무줄을 함께 드리고 있습니다.

이 고무줄을 이용하여 가공 재료의 사이즈보다 한 칸 작게 고정해주시면 됩니다.

MDF 합판과 가공 재료를 두었을 때 흡착이 용이하도록 만들어주는 과정입니다.

---

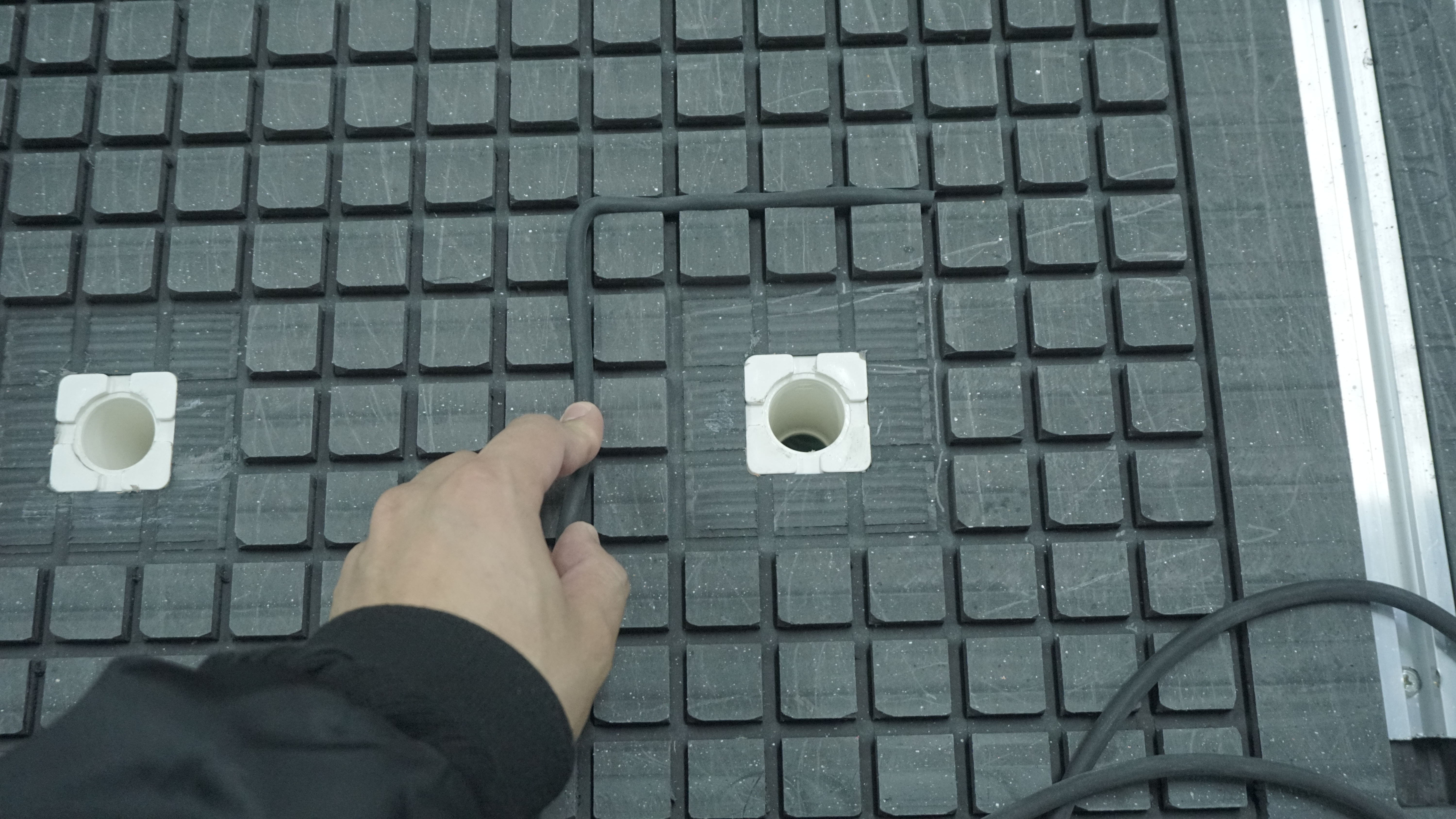

고무줄 고정 방법

이렇게 사각형 틈 사이로 고무줄을 넣어 고정해주시면 됩니다.

---

고무줄을 모두 채운 모습

---

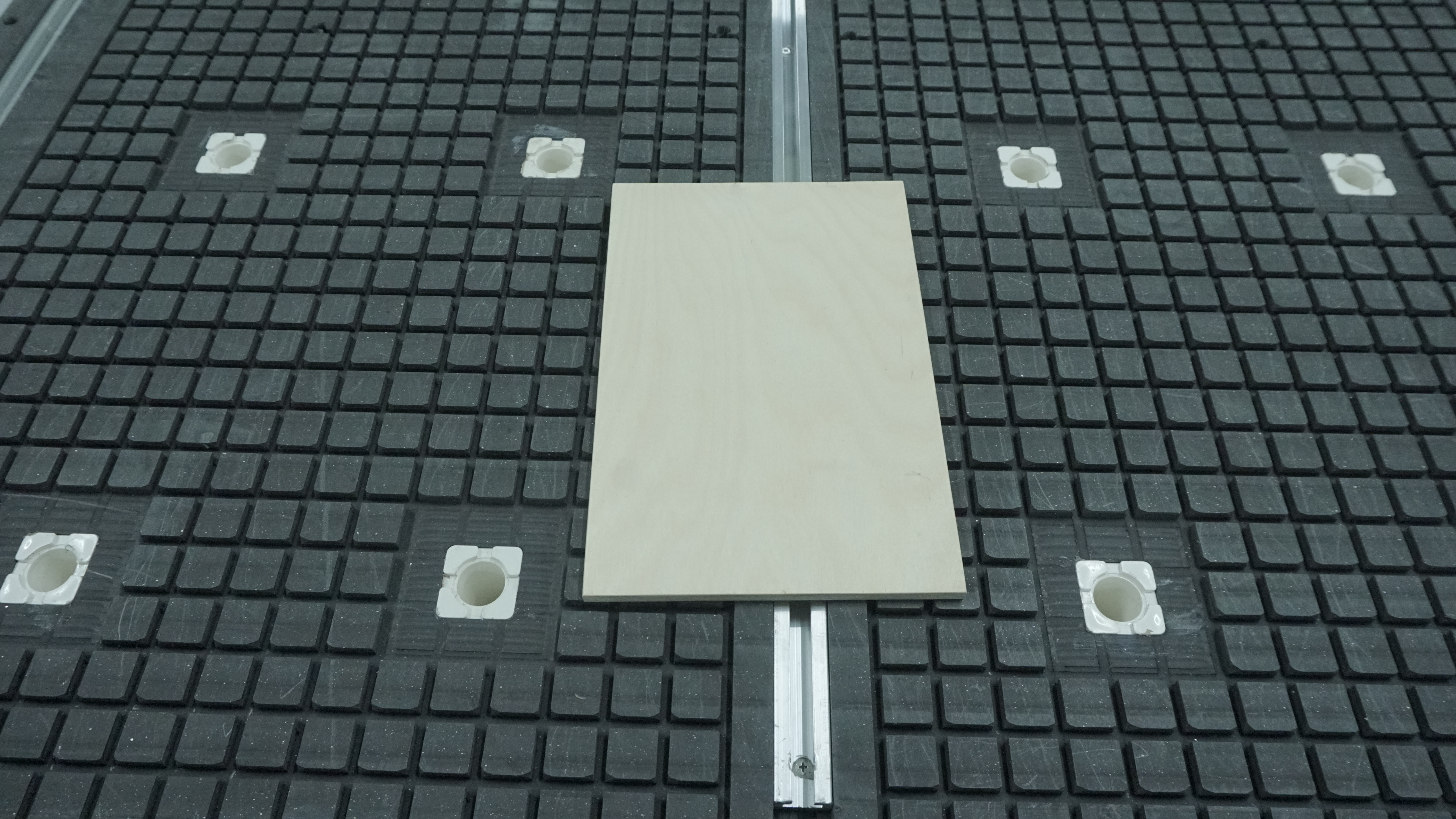

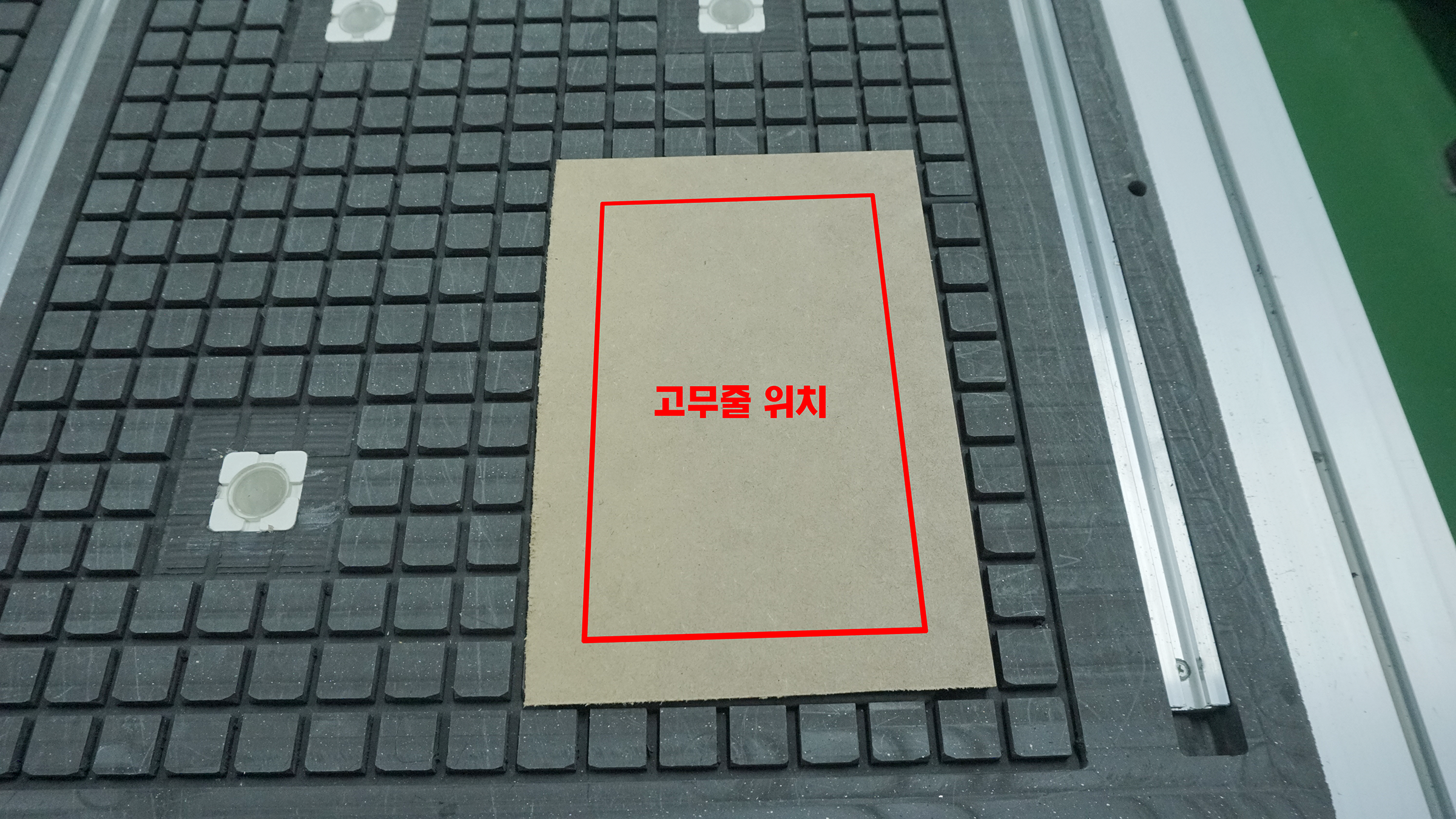

MDF와 고무줄의 위치

고무줄까지 잘 끼워 주셨다면 가공 재료와 비슷한 크기의 MDF 합판을 베드 위에 얹어줍니다.

이때 고무줄로 고정된 부분보다 한 칸 더 크게 MDF가 얹어져 있습니다.

MDF와 고무줄을 딱 맞추지 않는 이유는 진공 펌프로 흡착할 때, 다른 곳으로 공기가 새는 것을
방지하기 위함입니다.

---

MDF 위에 재료를 올려주세요.

이제 MDF 위에 가공할 재료를 올려두시면 됩니다.

---

주의 사항, 꼭 기억하세요!

작업 구역 외 구역을 OFF로 돌려 진공을 차단한 모습

※ CNC 조각기 하단에 위치한 밸브를 이용하여 CNC 내 작업구역을 제외한 나머지 구역의 진공 흡입을
   차단합니다.

※ 밸브를 OFF로 돌리시면 진공 흡입이 차단됩니다.

---

사용하지 않는 구멍을 막아 주셔야 합니다.

※ 반드시 사용하지 않는 흡입구를 막아주셔야 합니다.
   (구역과 상관없이 작업에 사용되는 구멍을 제외한 구멍 모두를 막아주세요.)

※ 진공 펌프 내에 분진, 이물질이 들어가게 된다면 진공 펌프 고장의 원인이 됩니다.

---

여기까지 완료되셨다면, 진공 펌프를 켜주시고 흡착이 제대로 되는지 확인하시면 됩니다.

CNC 조각기에서 작은 가공 재료도 진공 펌프로 고정할 수 있는지 알아봤습니다.

추가로 궁금하신 점이나 문의가 있으시다면 댓글 남겨주시거나 미스터 조각기로 연락해 주세요.

이상, 미스터 조각기였습니다. 감사합니다.

---
