CNC조각기 축이 반대로 움직인다구요??

CNC 조각기 축이 반대로 움직인다구요??
그렇다면 어떻게 해야 할까요??

안녕하세요 미스터조각기입니다.

오늘은 저희 CNC조각기 설치를 완료하고 구동을 하실 때,

방향키로 움직이는 것과 반대로 축이 움직이는 현상에 대해 설명드리겠습니다.



고객님들께서 이사, 컴퓨터 변경으로 프로그램 재설치를 해야 하는 경우가 있습니다.

재설치 이후에 축이 반대로 움직이는 현상을 바로 해결하실 수 있는 방법을 알려드리겠습니다.



1. CNC조각기 구동 프로그램을 실행시켜 줍니다.



먼저 마하 프로그램을 실행시켜 주시고,

왼쪽 상단에 있는 Config 버튼을 누른 뒤 ports and pins 를 눌러줍니다.

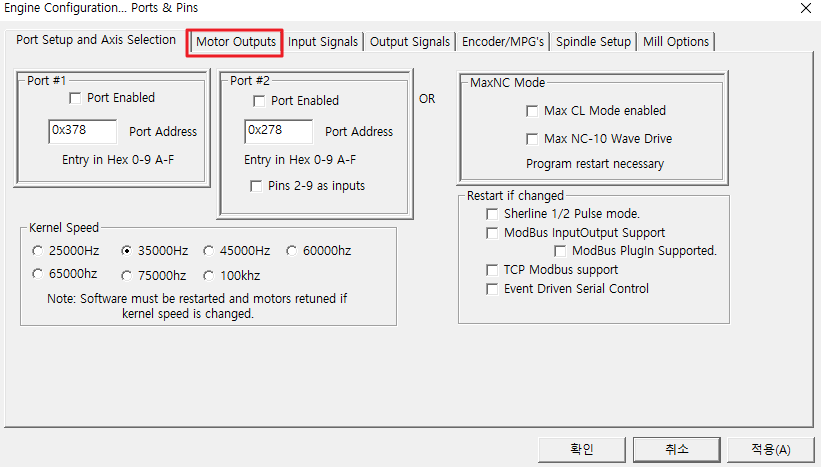

Ports and Pins 를 눌러 준 뒤 Motor Outputs 를 눌러줍니다.





반대로 움직이는 축의 Dir Low Active 를 눌러 움직이는 방향을 바꿔줄 수 있습니다.

1. Motor Outputs를 누릅니다.

2. Dir Low Active칸을 확인합니다.

3. 반대로 움직이는 축의 칸을 확인합니다.

4. 반대로 움직이는 축의 칸에서 Dir Low Active 칸에 있는 체크박스를 클릭하여 X로 만들어주고 적용 후 확인 버튼을 눌러주시면 됩니다.





2. 축이 정상 방향으로 작동하는 지 확인합니다.



축이 정상적으로 움직이는지 확인하여 주시면 됩니다.

어때요? 참 쉽죠?



재설치 이후에 축이 반대로 움직이는 현상이 나타나는 이유는

스텝모터 작동 신호를 설치 이후에 초기모드로 설정되어 있기 때문에

Dir Low Active 칸에서 입력신호를 바꿔주어 스텝모터의 회전 방향을 반대로 만들어주는 원리입니다.
