안녕하세요 미스터조각기입니다.
오늘은 많은 분들께서 어려워하시는
CNC 조각기 재료별 가공값을 정리 해 보고자 합니다!
오늘 안내드리는 가공 값은
LM타입의 고급형 CNC 조각기 2.2kW, 외날 엔드밀 사용 기준이며
C타입 기본형 CNC 조각기를 사용중이신 고객님의 경우 SPINDLE SPEED(RPM)제외 모든 값을 80%정도로 낮추어 사용 해 주시길 권장 드립니다.
추가적으로 안내드리는 가공값은 어디까지나 권장값이며
가공 소재의 재질이나 가공 방식, 사용하는 엔드밀이나 장비 노후화에 따른 가공값의 차이가 다소 있을 수 있음을 미리 말씀 드립니다.

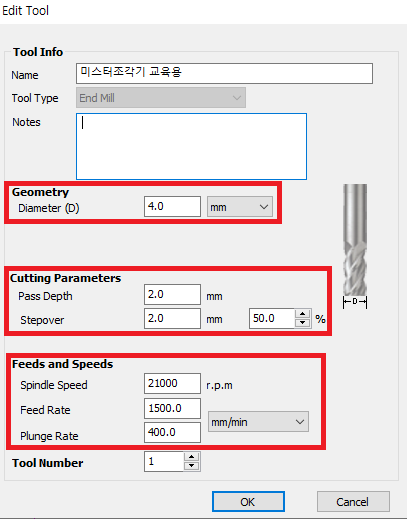

우선 가공값을 입력하는 속성에 대해 알아봅시다!
- Diameter : 엔드밀의 날경(재료에 닿는 부분의 지름)을 입력 해 줍니다.
- Pass Depth : 한번 가공 시 들어가는 깊이를 입력 해 줍니다.
- Stepover : 날 지름의 % 만큼 곂쳐 가공해 줍니다.
ex) 6mm엔드밀의 stepover 값을 40%로 설정하면 2.4mm만큼 곂쳐진 상태로 나아가 가공하게 됩니다.
- Spindle Speed : 스핀들의 회전 속도 (10,000~24,0000rpm)
- Feed Rate : X / Y축 이동 속도
- Plunge Rate : Z축 진입 속도
- 속도 단위 : mm/min로 고정하여 사용 해 주세요 / mm/sec로 사용할 경우 모터에 무리를 주어 고장의 원인이 됩니다.
1. 소프트 우드
가장 많이 사용되는 소프트 우드!
주로 자작합판, MDF 등의 목재가 여기에 속합니다.
- 사용 엔드밀 : 역날
- Pass Depth : 날경 기준 50~60%
- Stepover : 40~60%
- Spindle Speed : 18,000rpm
- Feed Rate : 1,500
- Plunge Rate : 400
2. 하드 우드
주로 월넛, 편백등의 딱딱한 소재의 목재가 여기에 속합니다.
- 사용 엔드밀 : 역날
- Pass Depth : 날경 기준 30~40%
- Stepover : 30~40%
- Spindle Speed : 21,000rpm
- Feed Rate : 1,200
- Plunge Rate : 300
3. 비철금속
알루미늄, 황동, 신주 등의 비철로 되어진 금속이 여기에 속합니다.
- 사용 엔드밀 : 정날 or 알루미늄 날
- Pass Depth : 날경 기준 15~25%
- Stepover : 10~20%
- Spindle Speed : 24,000rpm
- Feed Rate : 800
- Plunge Rate : 200
4. 아크릴
플라스틱 및 아크릴 계열이 여기에 속합니다.
가공값에 따라 녹는점이 발생할 수 있어 가공에 주의 해 주세요!
- 사용 엔드밀 : 정날
- Pass Depth : 날경 기준 40~50%
- Stepover : 40~50%
- Spindle Speed : 15,000rpm
- Feed Rate : 1,500
- Plunge Rate : 300
5. 카본
카본은 기본 카본과 강화 카본(후처리 되어진 카본)으로 가공값이 나뉩니다.
- 사용 엔드밀 : 역날(강화 카본의 경우 알루미늄 날)
- Pass Depth : 날경 기준 40~50% (강화 카본의 경우 20%)
- Stepover : 날경 기준 40~50% (강화 카본의 경우 20%)
- Spindle Speed : 21,000rpm (강화 카본의 경우 24,000rpm)
- Feed Rate : 1,200 (강화 카본의 경우 700)
- Plunge Rate : 300 (강화 카본의 경우 200)
6. PCB / PVC
- 사용 엔드밀 : 정날
- Pass Depth : 날경 기준 40%
- Stepover : 40%
- Spindle Speed : 15,000rpm
- Feed Rate : 1,500
- Plunge Rate : 300
7. PC
PCB와 PVC보다는 경도가 높은 PC는 가공 값을 조금 더 하드하게 주어야 합니다.
- 사용 엔드밀 : 정날
- Pass Depth : 날경 기준 30%
- Stepover : 30%
- Spindle Speed : 21,000rpm
- Feed Rate : 1,200
- Plunge Rate : 300
8. ABS / 수지
녹는점이 낮은 위 재료들은 가공에 주의 해 주셔야 합니다.
- 사용 엔드밀 : 정날
- Pass Depth : 1mm 고정
- Stepover : 40~50%
- Spindle Speed : 15,000rpm
- Feed Rate : 1,200
- Plunge Rate : 300
9. 가공 불가능 소재
- 찢김이 심한 소재
- 녹는점이 너무 낮은 소재
- 세라믹 / 스테인레스 / 철 등
지금까지 CNC조각기 에 필요한
재료별 가공 값 들을 알아보았습니다!
다시 한번 말씀드리지만 위 수치는 권장 값으로 100% 옳은 값이 아니란 것을 명심해 주세요!
이외에도 다양한 좋은 정보 공유드리러 다시 오겠습니다!
항상 미스터조각기를 찾아 주셔 감사합니다 ^^
