아스파이어(Aspire) Profile 가공 시 브릿지(탭) 생성하는 법

안녕하세요, 미스터 조각기입니다.

오늘은 아스파이어(Aspire)에서 툴패스 생성 시

가공 재료의 틀어짐을 방지하기 위한 브릿지(탭) 생성에 대해 알려드리겠습니다.

---

브릿지(탭), 왜 생성해야 하나요?

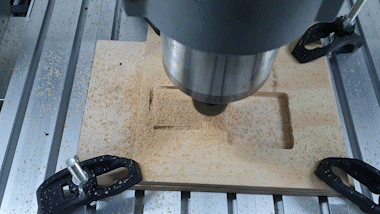

탭을 생성하지 않아 튀어버리는 가공품

탭은 가공이 될때 따로 분리되는 가공품이 튀는 것을 방지하기 위해 생성하는 것입니다.

만약 사용자들이 탭을 생성하지 않고 떨어지는 가공을 할 때 가공품이 튀어나가

엔드밀, 가공품 자체에 손상을 줄 수 있습니다.

---

탭 만들기 어렵지 않습니다.
저희 미스터 조각기가 알려드리겠습니다.

---

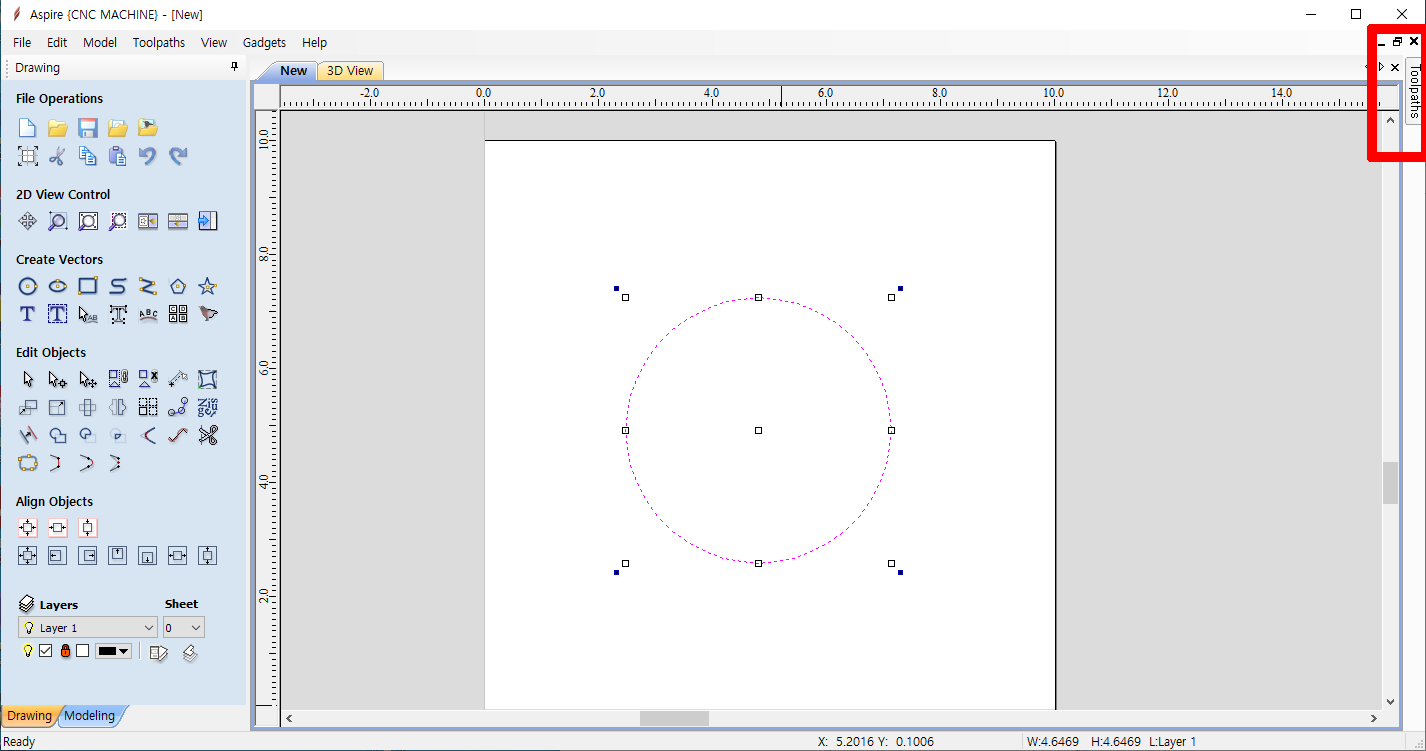

우측 상단 Toolpath

먼저 테스트를 위해 원을 그렸습니다.

우측 상단 Toolpath에서 Profile 가공을 선택해주세요.

---

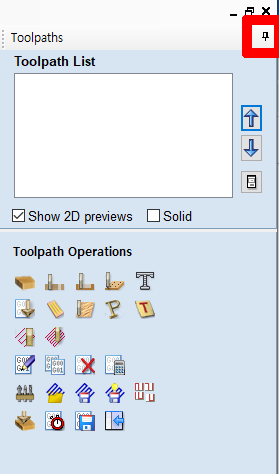

우측 상단 클립 모양

우측 상단에 보시면 클립 모양이 생깁니다.

이 클립을 클릭하여 Toolpath가 닫히지 않도록 고정해주시면 됩니다.

---

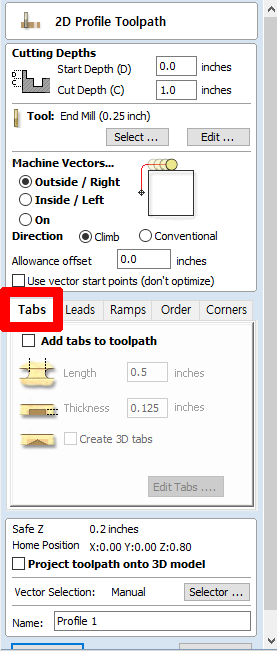

Tabs

Toolpath 메뉴 하단에 보시면 Tabs라는 탭이 있습니다.

Tabs를 클릭해주시고

---

위에서 부터 길이, 두께

Lenght은 탭의 길이, Thickness는 탭의 두께입니다.

이 둘의 사이즈를 입력해주시고 Edit Tabs를 클릭해주시면 됩니다.

---

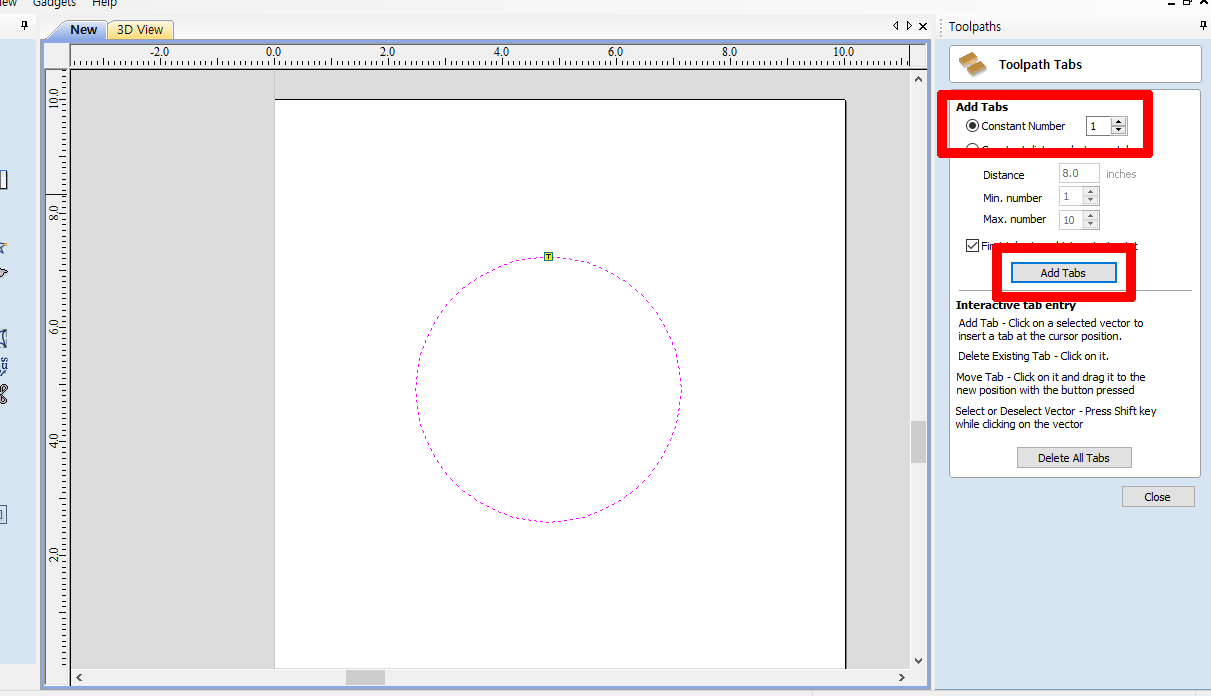

탭이 생성된 모습

Constant Number로 탭의 갯수를 설정해주세요.

이후, Add Tabs를 눌러 탭을 추가합니다.



그렇다면 도면상 원의 상단에 탭이 추가되는 것을 보실 수 있습니다.갯수는 사용자의 환경과 상황에 맞게 선택하시면 됩니다.

이제 Close 버튼을 눌러 빠져나와서 Toolpath를 생성합니다.





---

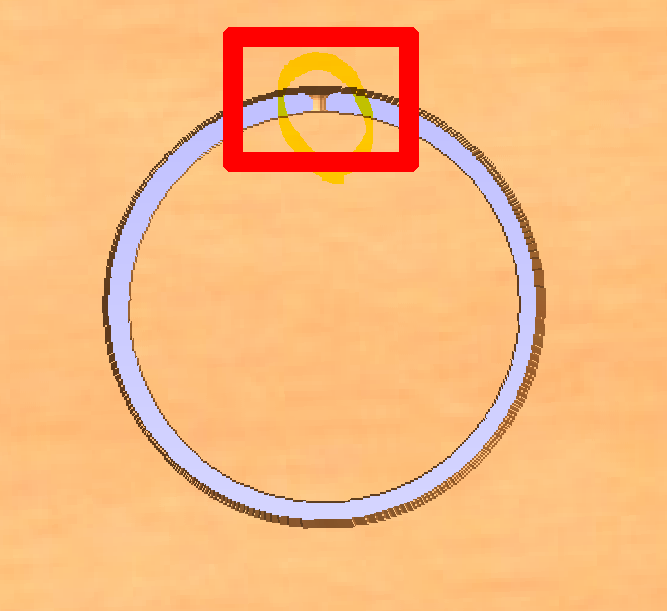

시뮬레이션

시뮬레이션을 돌리면 3D View에서 원의 상단에 브릿지(탭)이 생성되어있습니다.



가공 방법과 재료, 환경에 맞게 잘 사용하시면 좋겠습니다.



이상 미스터 조각기가 알려드리는 브릿지(탭) 생성 방법입니다.

감사합니다.

---
