Mach3 : 마하3로 가공 예상 시간을 구하는 방법이 있습니다.

안녕하세요, 미스터 조각기입니다.

이번 포스팅에서는 아스파이어나 다른 CAM 프로그램으로 제작한 Toolpath (G-코드)를

마하3에서 가공시간을 예측하는 방법에 대하여 말씀드리겠습니다.

---

당연히 먼저 준비되어야 할 것은 G-코드 입니다.

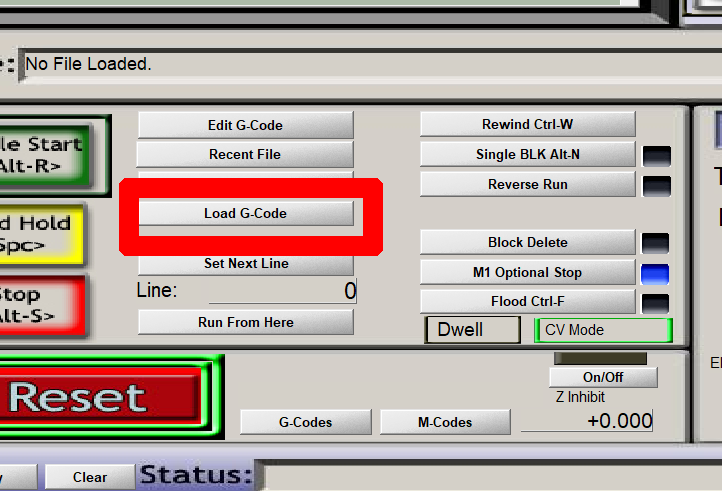

Load G-Code

마하3 프로그램을 실행하시고 'Load G-Code'를 선택하여 파일을 불러옵니다.

---

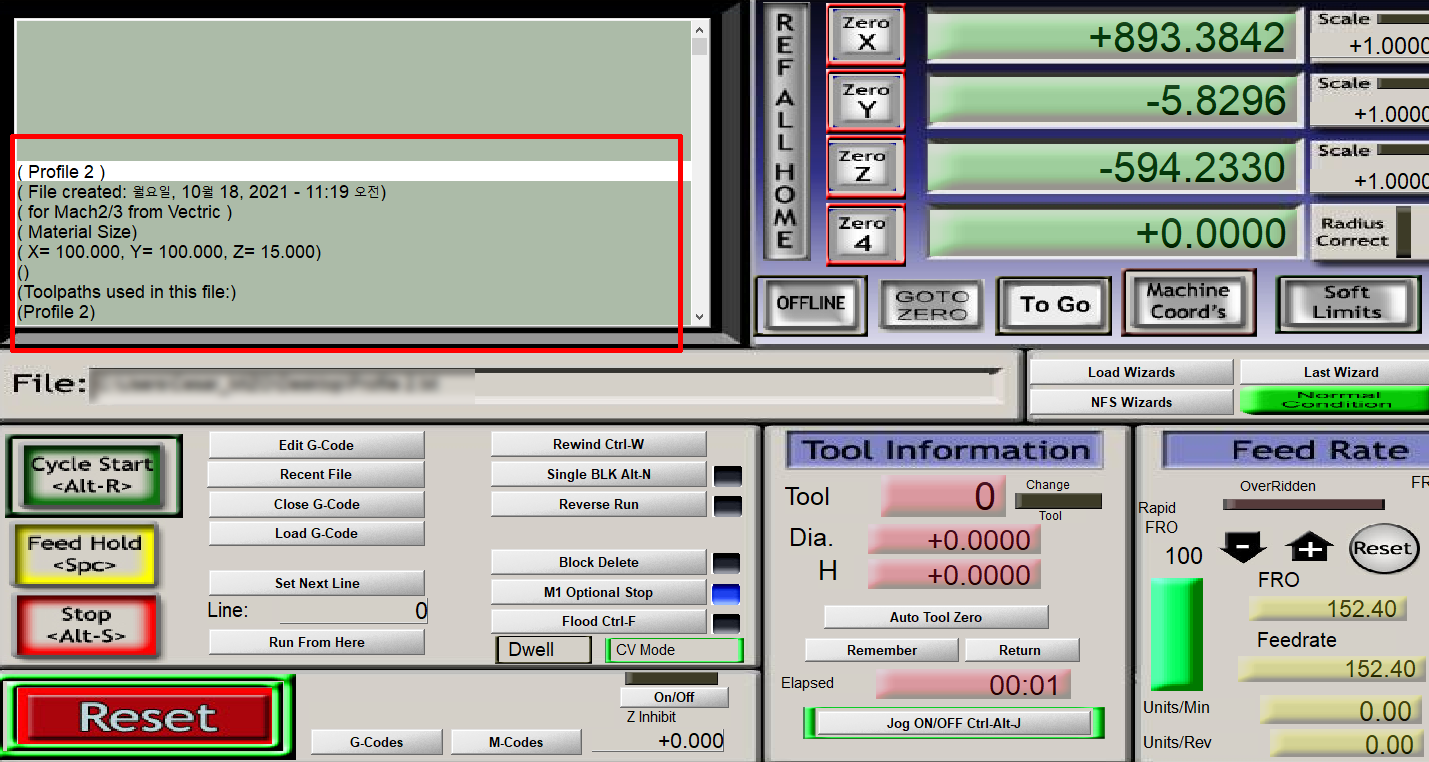

불러온 G-코드

성공적으로 불러오기가 되었으면 위와 같이 좌측에 코드가 들어온 것을 확인할 수 있습니다.

---

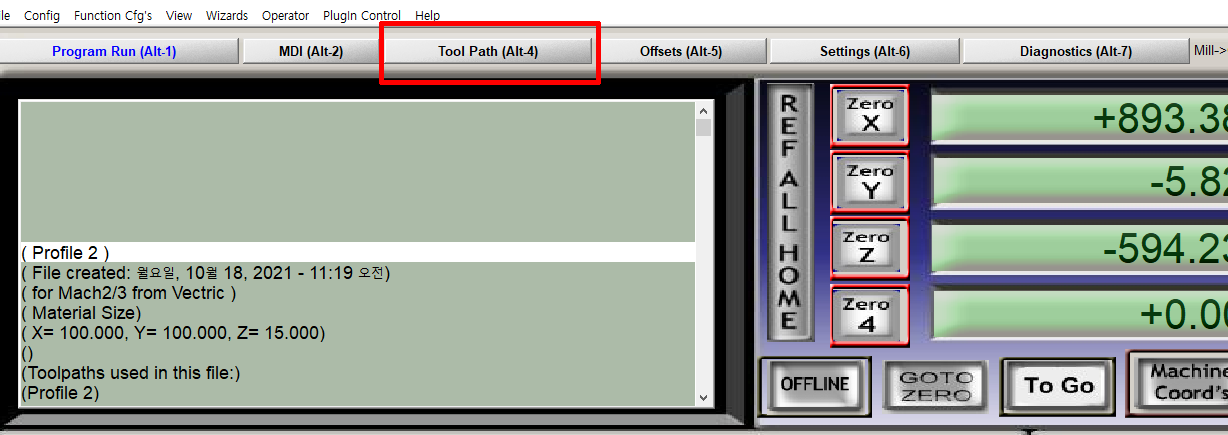

Tool Path (Alt+4)

상단에 있는 Tool Path (Alt-4)를 눌러주세요.

키보드를 통해 Alt+4를 누르셔도 됩니다.

---

시뮬레이션 창

그럼 이렇게 좌측에 앞서 불러왔던 G-코드가 있는 시뮬레이션 창이 활성화 됩니다.

---

Simulate Program Run

그 뒤, 코드 확인 창 바로 밑에 있는 'Simulate Program Run'을 선택해주세요.

그렇다면 G-코드에 대한 시뮬레이션을 실행하게 됩니다.

---

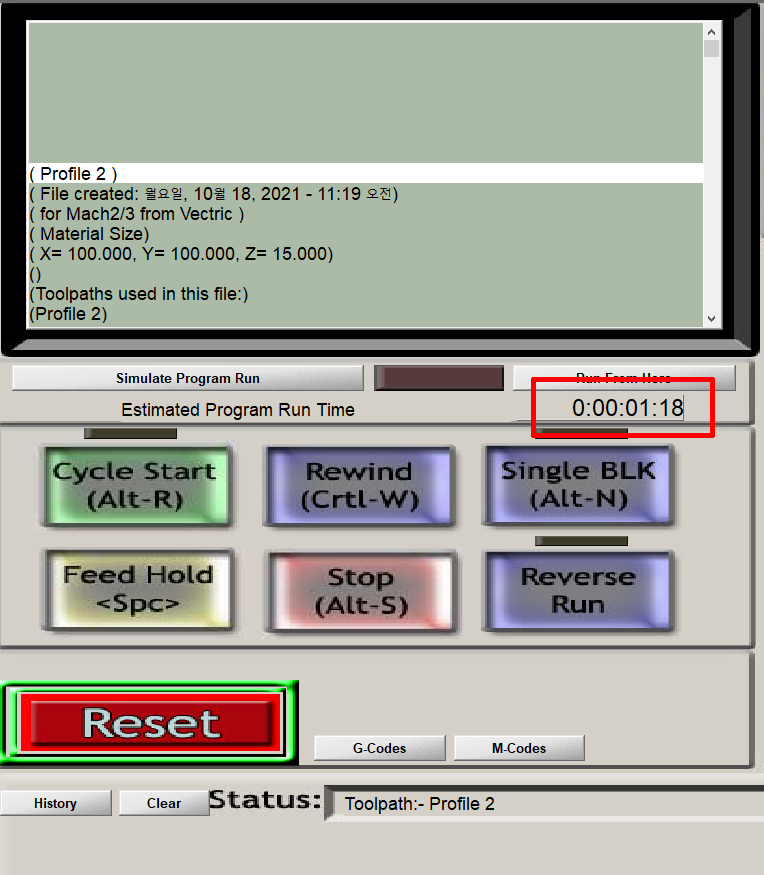

끝난 시뮬레이션

이후, 시뮬레이션이 끝나게 되면 'Run From Here' 밑에 예상시간이 뜨게 됩니다.

---

많은 분들이 Toolpath의 예상 시간에 대해 궁금해 하시는데요.

오늘 포스팅이 많은 도움이 되었으면 좋겠습니다.

이상, 미스터 조각기였습니다. 감사합니다.

---
