조각기 구매, 칠러가 필요한가요?

안녕하세요 미스터조각기입니다.



오늘은 칠러에 대해 간단하게 설명해드리겠습니다!

'칠러(Chiller)'는 CNC 조각기나 레이저 조각기를 사용할 때

CNC 스핀들이나 레이저 튜브에 열이 발생하는 것을 잡아주는 장비라고 생각하시면 됩니다.



저희가 판매하는 냉각 장치는 총, 3가지로

워터 펌프 / CW3000 / CW5000이 있습니다.



세 가지의 장비 모두 물이나 증류수를 순환시키면서

조각기의 발열을 잡아주어 기능적인 부분에서 동일합니다.

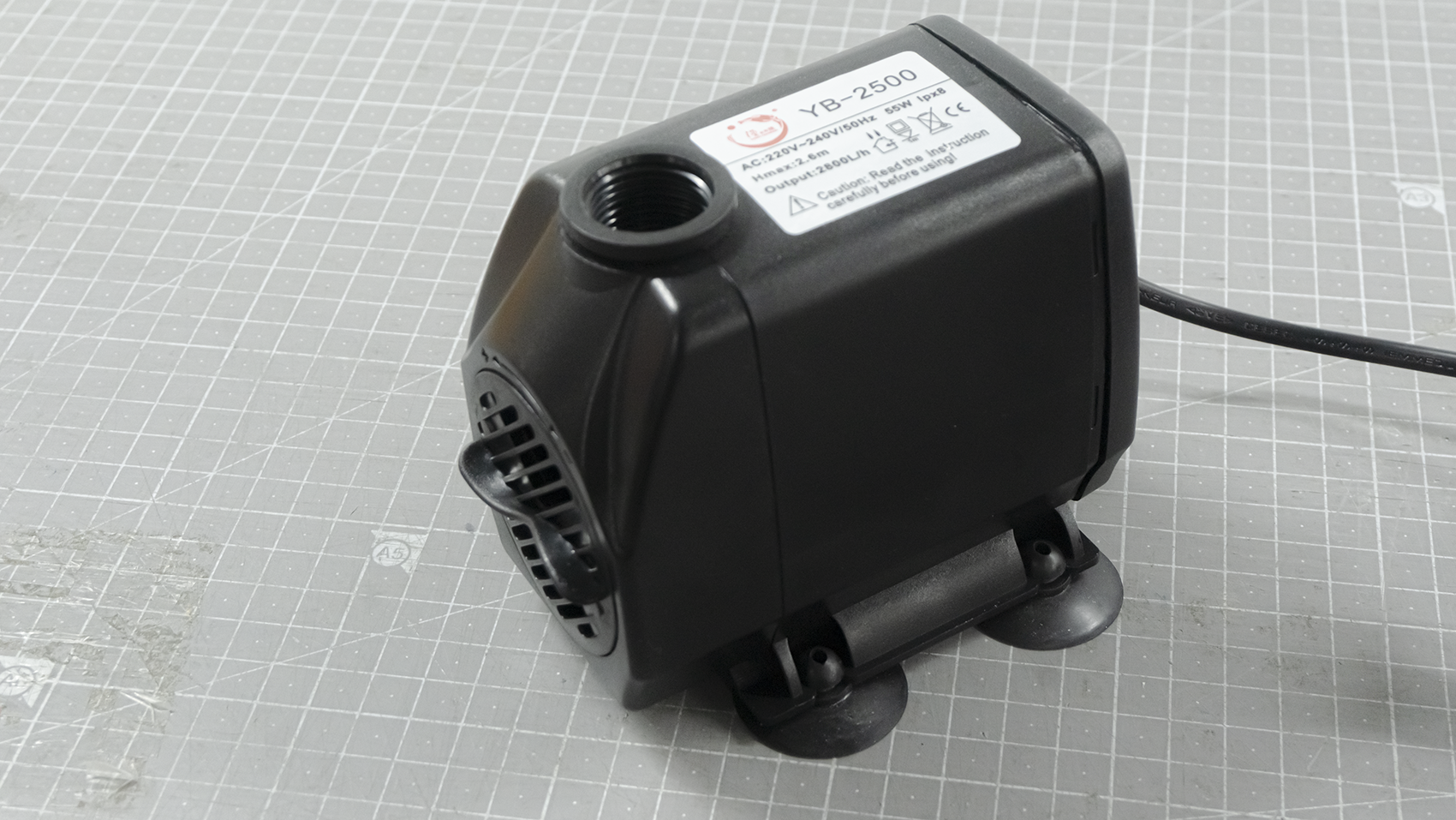

1. 워터 펌프

워터 펌프는 주로 물' 혹은 '증류수'를 사용합니다.

증류수란, 물의 불순물을 제거해 만든 물이고
호스에 물때가 잘 끼지 않아 관리하기에 더욱 수월합니다.



또한 미스터 조각기에서는 장비를 구매하시면 '리빙 박스'를 함께 제공해드리고 있습니다.

함께 드리는 리빙 박스에 담아 사용하시면 더욱 간편하게 사용 가능하니 참고 바랍니다!

사용 방법은 아주 간단합니다.

물은 워터 펌프의 중앙을 조금 넘을 정도만 잠기게 하시면 됩니다.

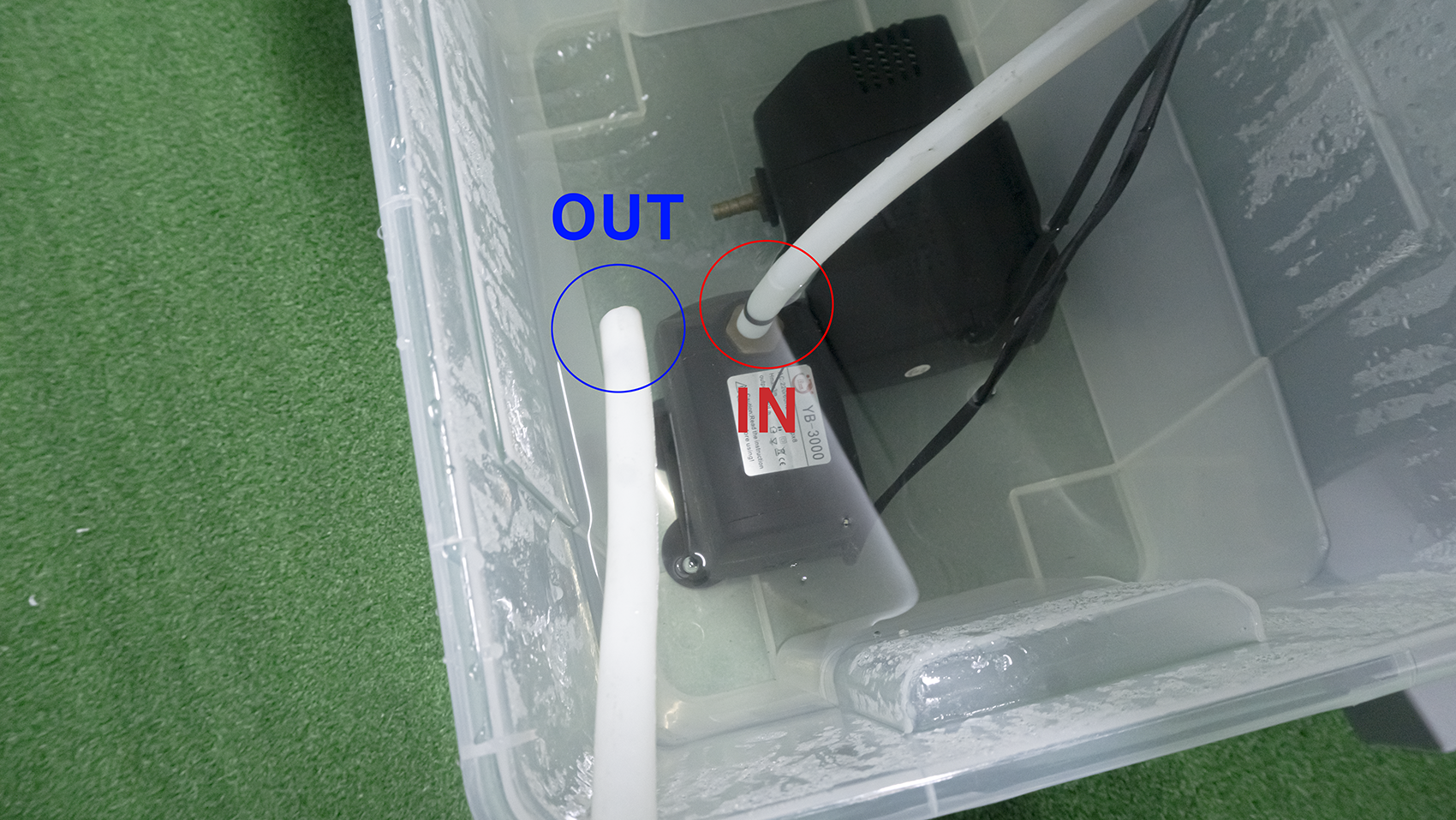

CNC 조각기의 경우 한쪽 호스를 워터 펌프에 끼워 고정해 주시고, 다른 한쪽 호스는 밖으로 꺼내어

물이 순환되게 해주시면 되며, IN/OUT 상관없이 편하신 쪽으로 사용해주시면 됩니다.

---

단, 레이저 조각기의 경우는 조금 다릅니다.

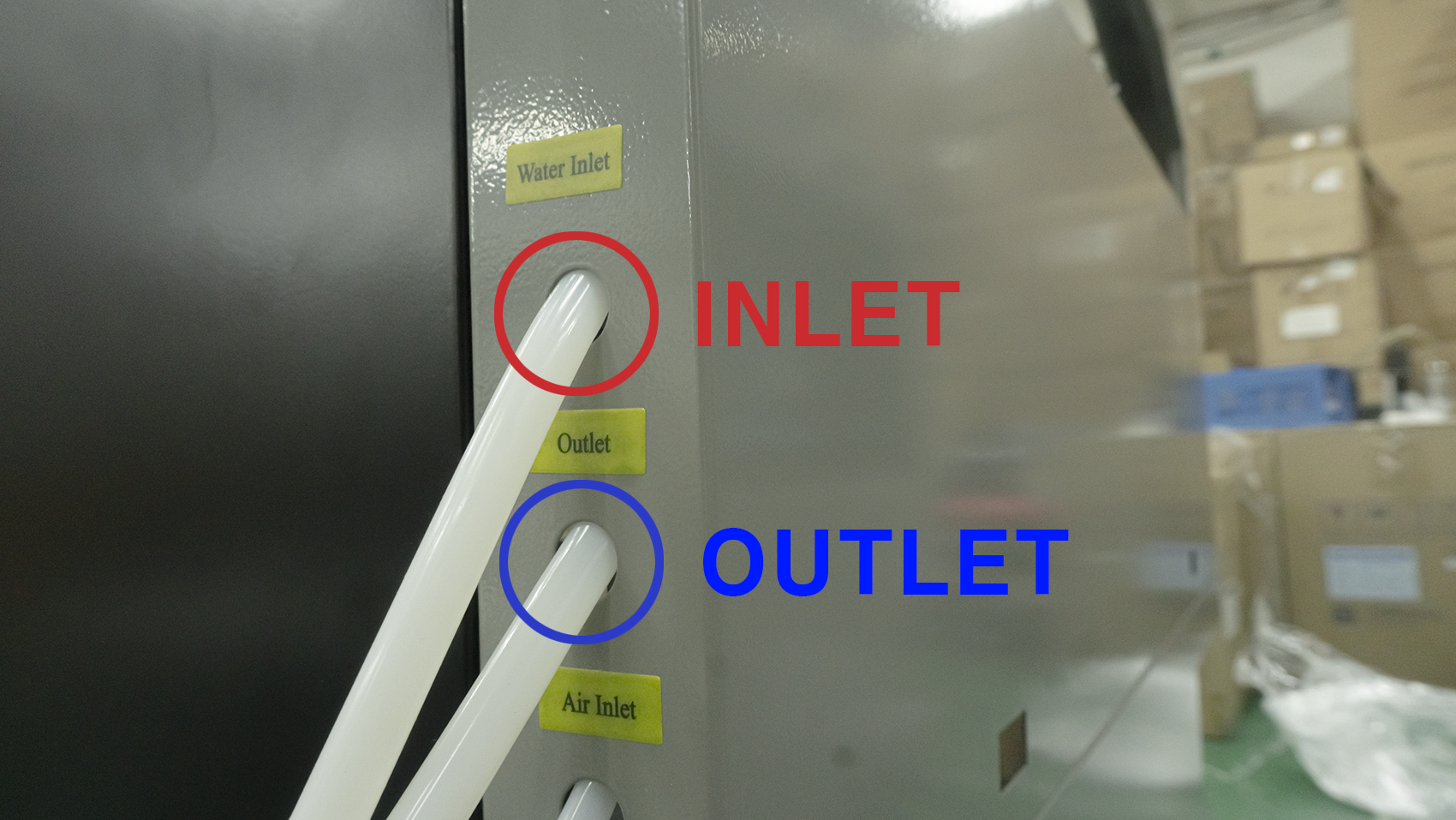

레이저 조각기 후면부에 "Water Inlet"과 "Outlet"이 있습니다.



워터 펌프 -> 레이저 조각기 INLET

레이저 조각기 OUTLET -> 물통



워터펌프에서는 물이 올라와서 레이저 조각기로 물이 들어가고,

레이저 조각기에서 물이 순환되어 나와 리빙박스로 물이 나오는 방식입니다.

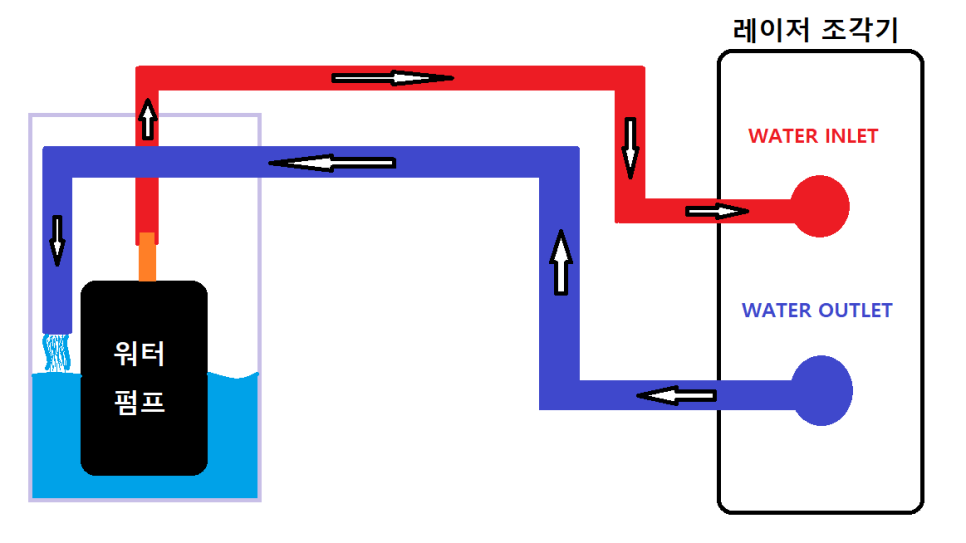

레이저 조각기와 워터 펌프 물 순환 구조

---

2. CW3000 / CW5000

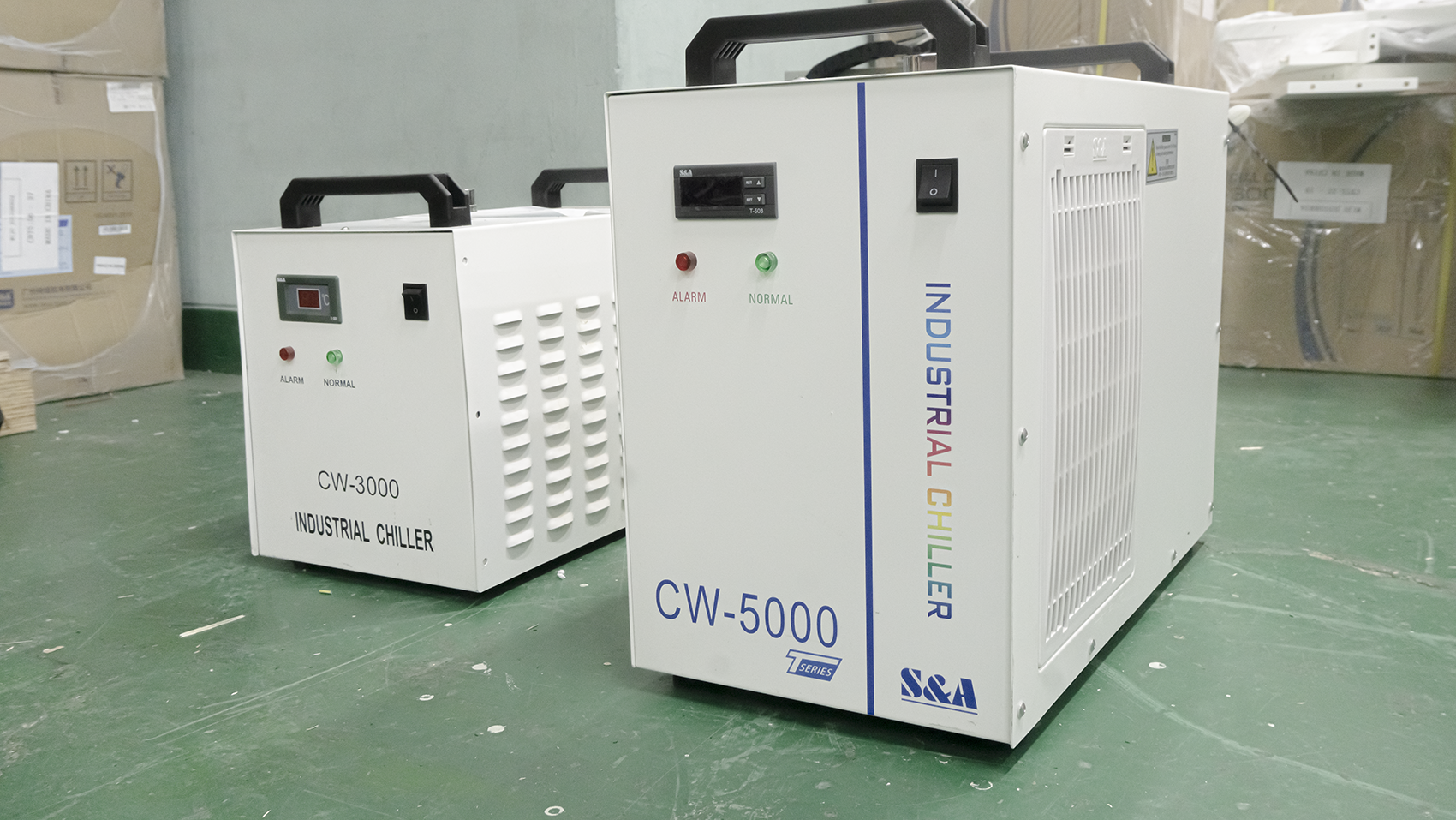

CW3000 (좌), CW5000 (우)

두 칠러 모두 워터 펌프처럼 물을 순환 시키는 방식으로 구동되는 장비지만,

"라디에이터" 기능이 있어 온도를 더욱 효과적으로 조절할 수 있습니다.



두 칠러 모두 전면에 전원 스위치와 물의 온도를 확인할 수 있는 온도 패널이 있습니다.

후면에는 파워 포트와 라디에이터가 장착되어있고, 워터 펌프와는 다르게 INLET, OUTLET이 있습니다.

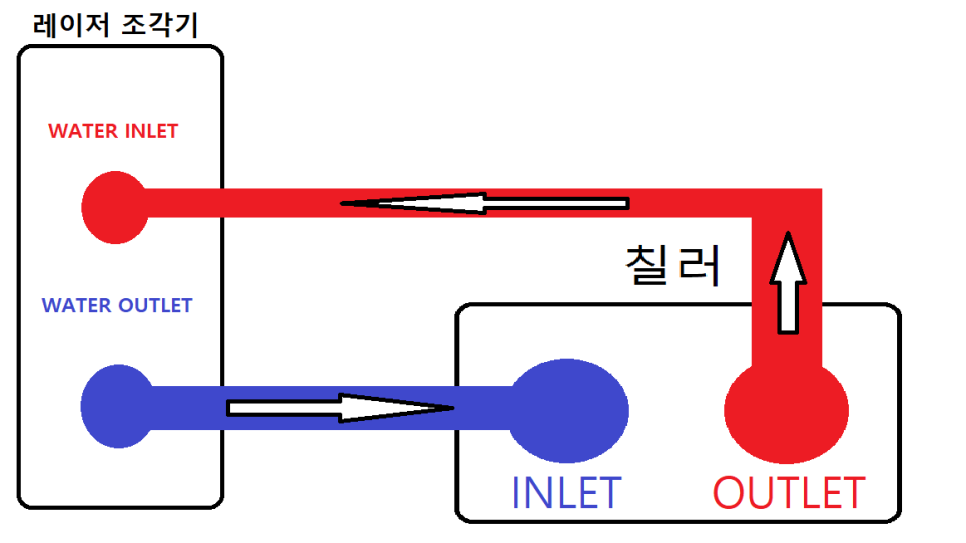

칠러와 조각기의 물 순환 구조

칠러의 OUTLET -> 레이저 조각기 WATER INLET
칠러의 INLET -> 레이저 조각기 WATER OUTLET

위의 방식으로, 연결하여 물이 순환되게 설치 해주시면 됩니다.

---

2-1)  CW 3000

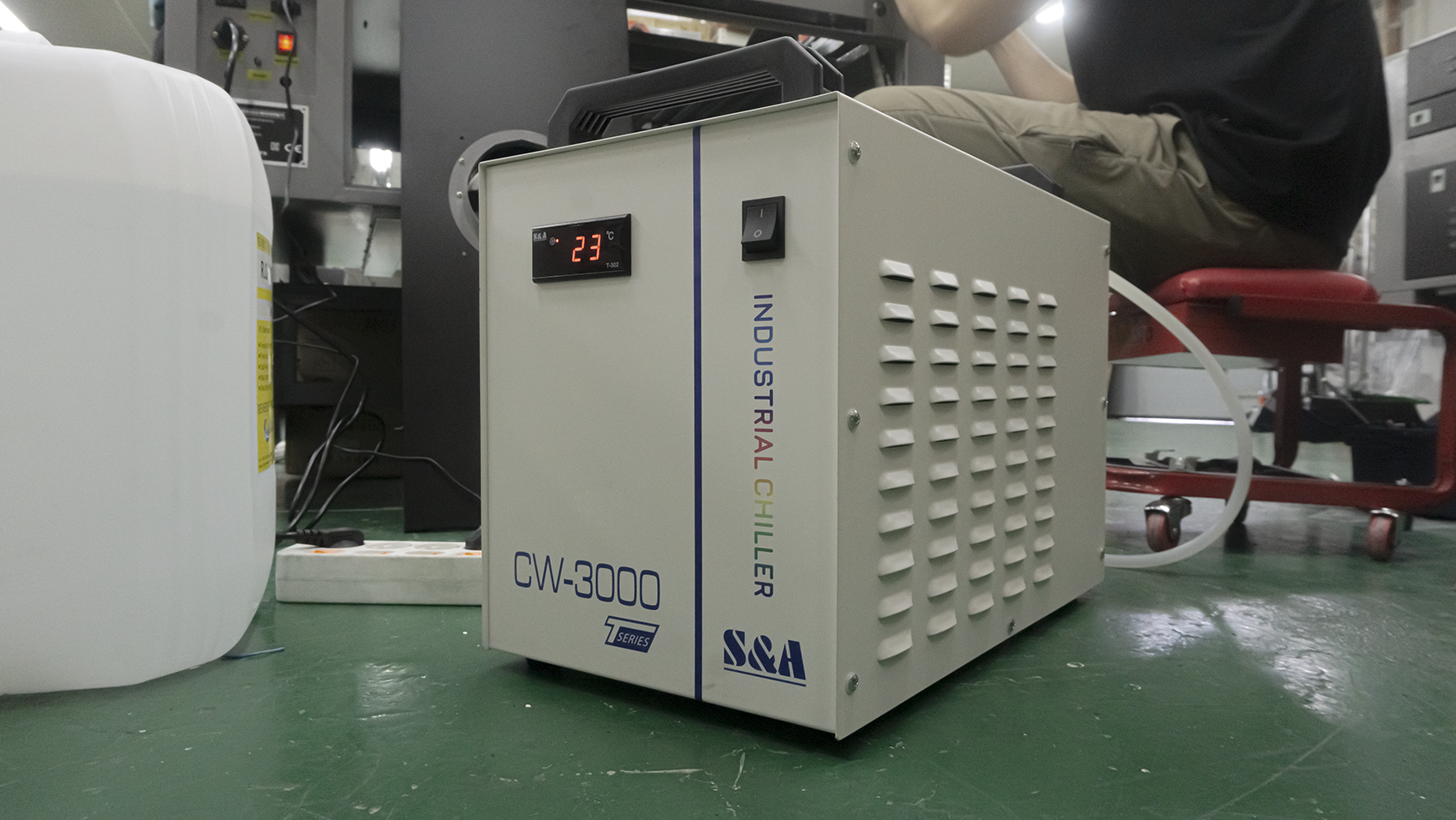

칠러 CW-3000

CW-3000은 1시간 정도 연속된 작업을 하시거나, 중장기 작업 위주로 작업 하시는 분들에게 추천드립니다.



2. CW5000

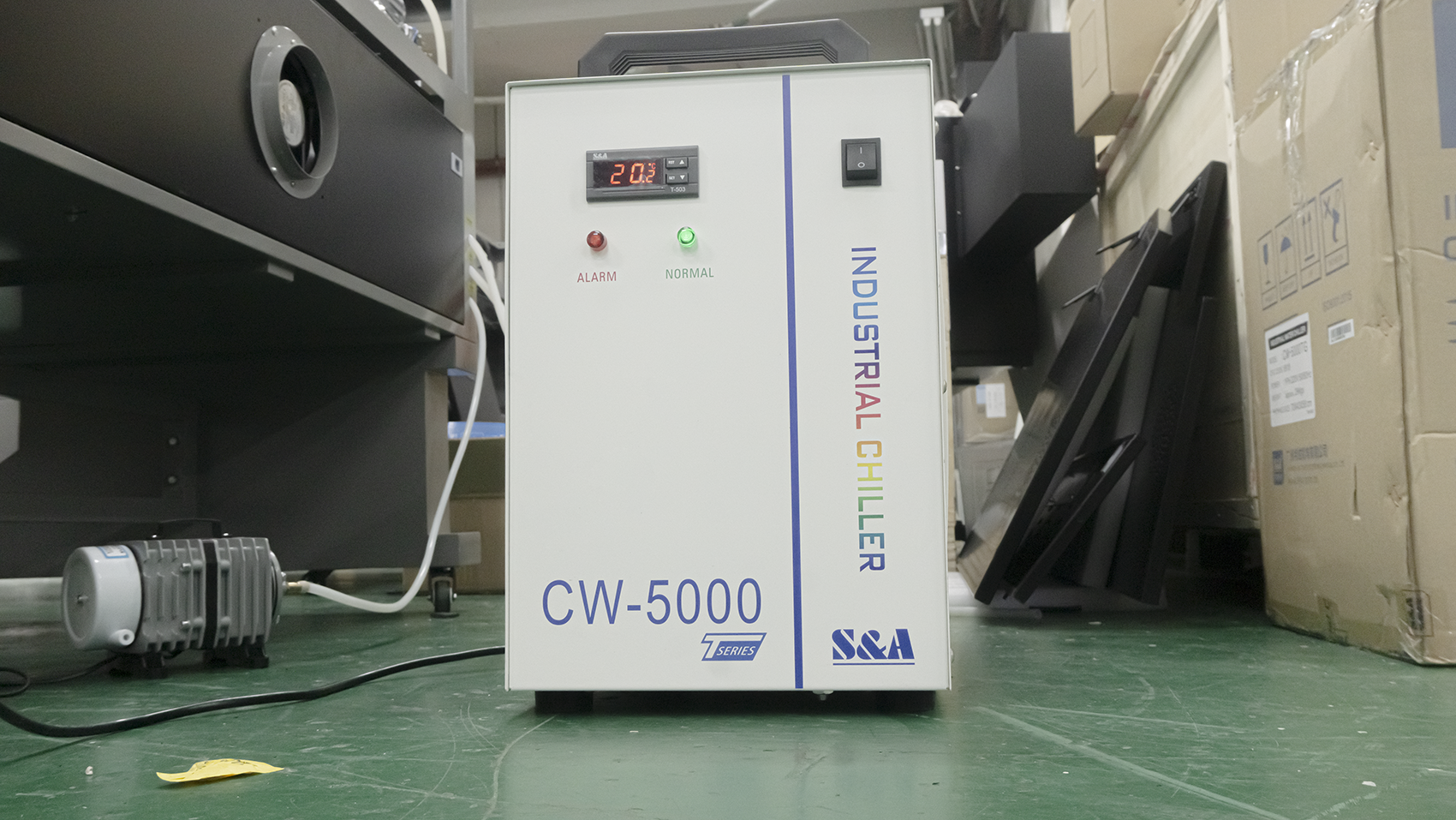

칠러 CW-5000



CW-5000은 CW-3000과 달리 라디에이터가 2개 장착되어 있고, 냉매 장치가 들어가 있어

물을 냉각시키는데 최적화 되어있습니다.



주로 장기 작업을 많이 하시는 분들에게 추천드리는 제품입니다.





결론

1. 작업이 짧고, 큰 무리가 업는 작업 → 워터 펌프 추천!

2. 작업이 어느 정도 소요되며 상업적인 작업 → CW-3000 추천!

3. 작업이 장시간 소요되며 양산 및 많은 작업 위주 → CW-5000 추천!













오늘도 저희 미스터 조각기를 찾아 주셔 감사합니다.

항상 고객님들에게 최선의 서비스를 제공하는 미스터 조각기 되겠습니다.

날씨가 추워지는 만큼 건강 유의하시고

항상 행복하시길 기원합니다.
