Aspire(아스파이어) 오류 해결 방법 - No toolpath generated for current parameters

Calculate 를 누르면 생기는 오류

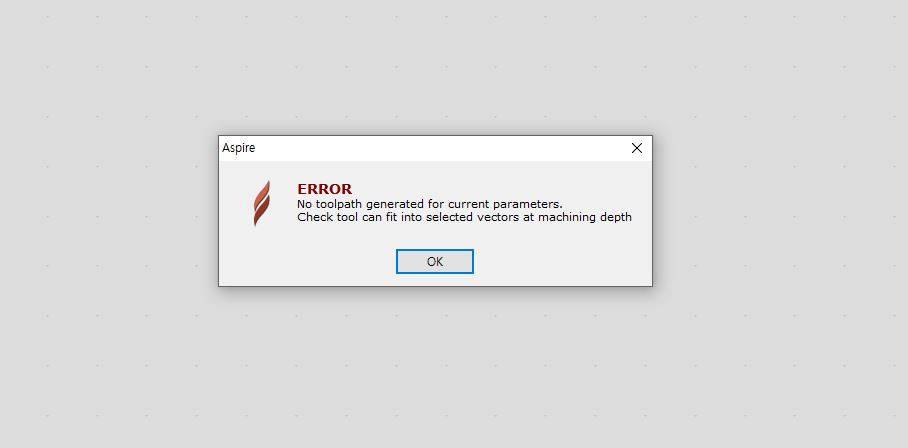

"No toolpath generated for current parameters"



가공 값을 입력후에 Calculate를 눌렀는데 이런 오류가 뜨네요!

'No toolpath generated for current parameters,

Check tool can fit into selected vectors at machining depth'

라고 나오는데 이게 뭐죠?



다음과 같은 현상은 대체적으로 "CAD, Illustration"에서 작업할 경우 많이 발생되는 문제입니다.

하나의 폴리라인에 선이 겹쳐있는 경우입니다.

대부분 검수과정에서 놓치고 아스파이어로 넘어와서 가공경로 작업 도중 발견되는 경우가 대부분입니다.

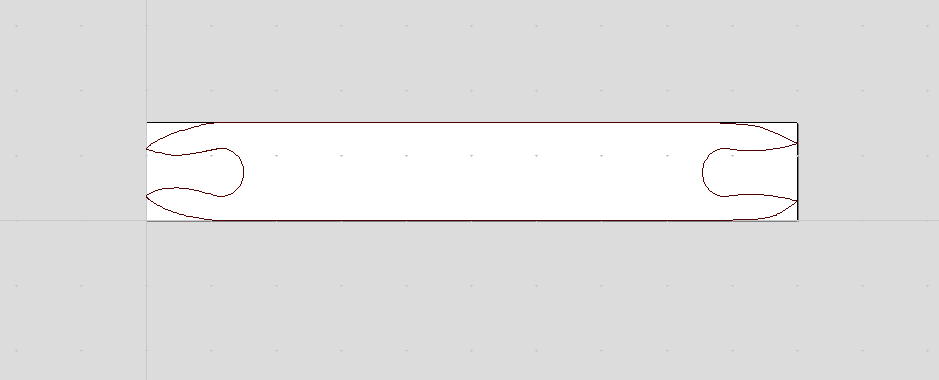

하단의 사진을 보면 이미지는 불러왔지만 어디에 문제가 있는 지 보이진 않습니다.



그럼 어떻게 찾아야 할까요??

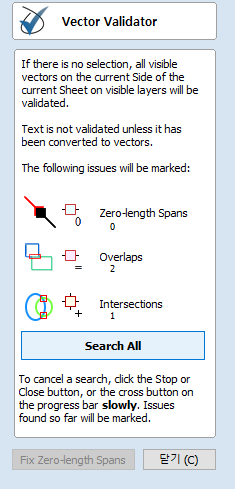

최신 아스파이어 같은 경우에는 Vector Vaildator 이라는 기능이 있습니다.

백터상의 겹쳐있는, 끊어져 있는 문제를 찾아주는 기능입니다.



이 기능을 사용하면 단숨에 찾을수 있지만, 구형 프로그램의 경우 이런 기능이 없어

CAD 작업에서 검수를 하거나, 아스파이어로 불러왔을 때 도면 전체를 꼼꼼히 확인해주셔야 합니다.





다음과 같은 순서로 체크 표시 선택 - Search All 을 클릭하면 도면상에 표시가 되며

문제를 파악한 뒤 다음 기능들을 사용해서 문제를 해결해나가시면 됩니다.



어떻게 해결하나요?

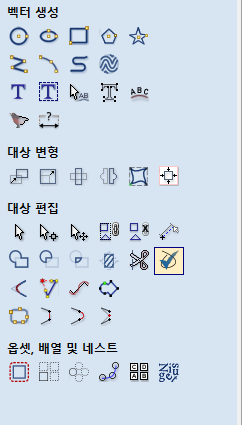

하단에 설명드리는 다음 기능들을 통해서 해결하시면 됩니다.

선이 겹쳐있는 경우라면 Trim Vectors 로 대부분 해결이 되며

필요하다면 Join도 사용해서 전체 연결을 해주시면 됩니다.

Trim Vectors : 겹쳐있는 선이 있을 경우 필요없는 선을 자르는 역할

Join (with a straight line, a smooth curve by moving and points to common point) : 겹쳐있는 선, 혹은 완전히 끊어져 있는 선을 연결 (직선, 곡선, 포인트 이동 후 연결)

Join Open Vectors : Vector '들'을 합치는 작업

(Join 사용 시 도면의 치수가 변경될 수 있습니다.)





이런 작업을 통해 선을 검수해주시면 Calculate를 눌렀을 때 해결이 가능합니다.

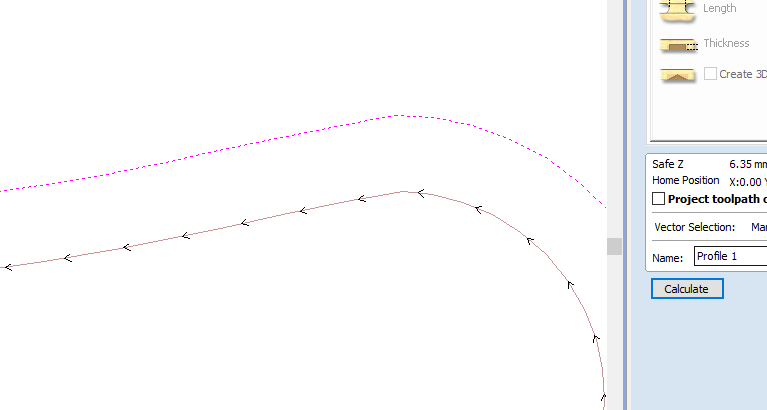

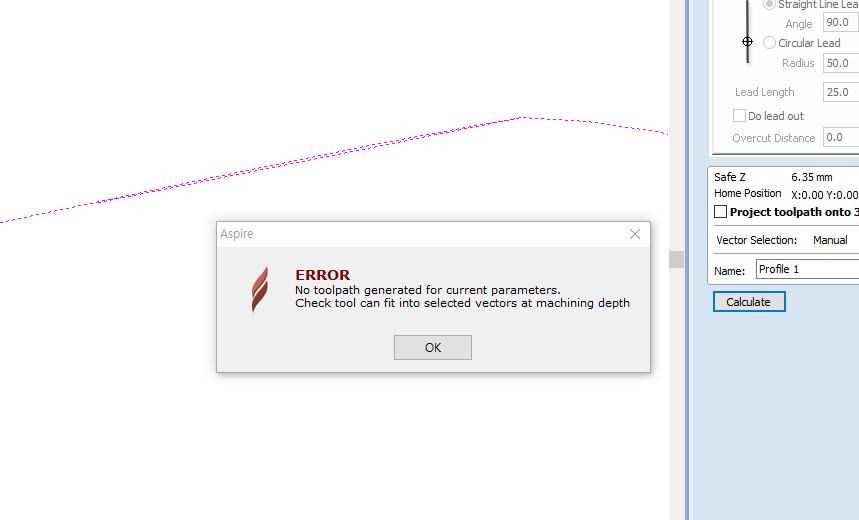

Calculate를 눌렀을 때 (좌측 : 선이 겹쳐있어서 오류가 생김 / 우측 : 선 정리를 한 뒤 경로 생성이 됨)

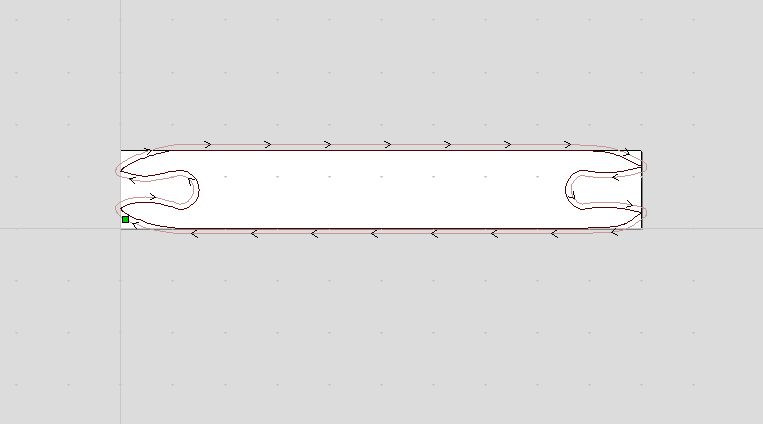

전체 가공 경로

결과적으로 다음 작업들을 통해서 잔 선, 겹쳐있는 선을 해결합니다.

아래와 같이 정상적으로 가공 경로가 생성된 것을 확인할 수 있습니다.





두줄요약

1. No toolpath generated for current parameters 는 선이 겹쳐있거나, 정상적이지 않을 경우에 생기는 현상.

2. Edit Objects 를 통해서 겹쳐있는 선들을 정리해주면 해결
