CNC조각기를 이용한 주얼리박스 제작 후기 (Feat : 캄포나무)

안녕하세요.

미스터조각기 입니다.

이번엔 주얼리 박스를 제작하게 되었습니다.

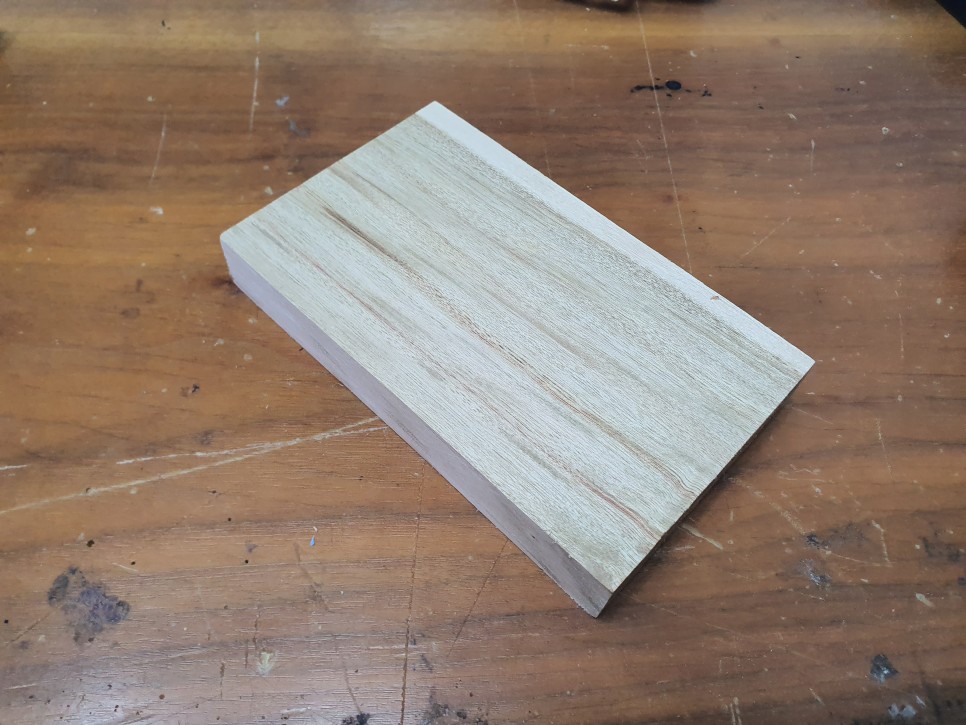

우선 원목을 가져옵니다.

재미난 목공방에서 자투리 원목을 받았는데 어떻게 테스트 해야지 깔끔하게 나올까 하고 고민하다가

주얼리 박스를 만들어보기로 했습니다.

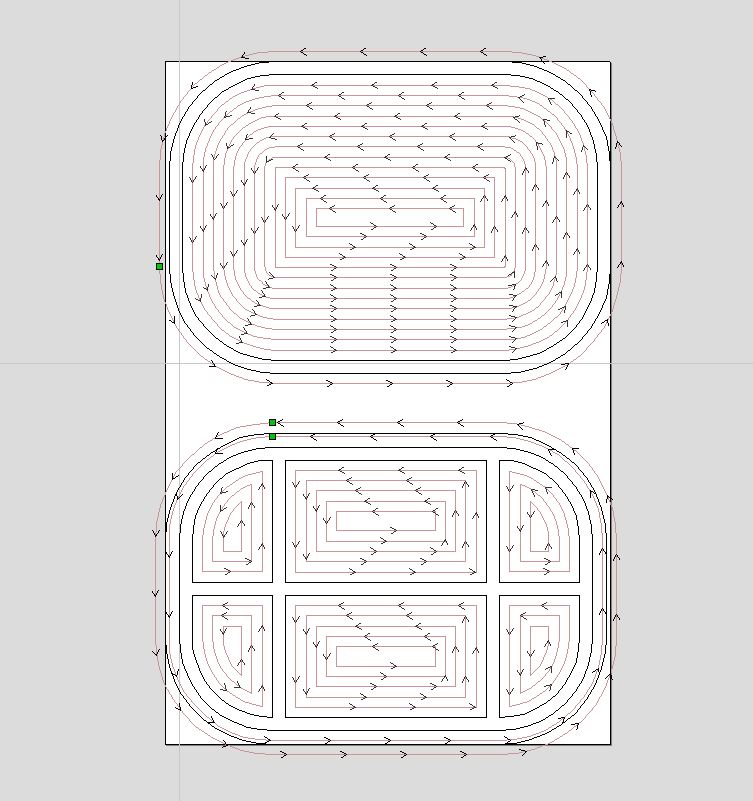

가공 경로

CAM프로그램을 이용하여 도면을 먼저 제작합니다.

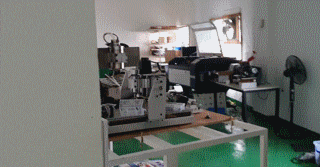

오늘 사용할 장비는 S6090 진공베드 타입입니다.





가공범위 : 600 * 900

스핀들 : 3Kw

추가옵션 : 쿨링 미스트 포함

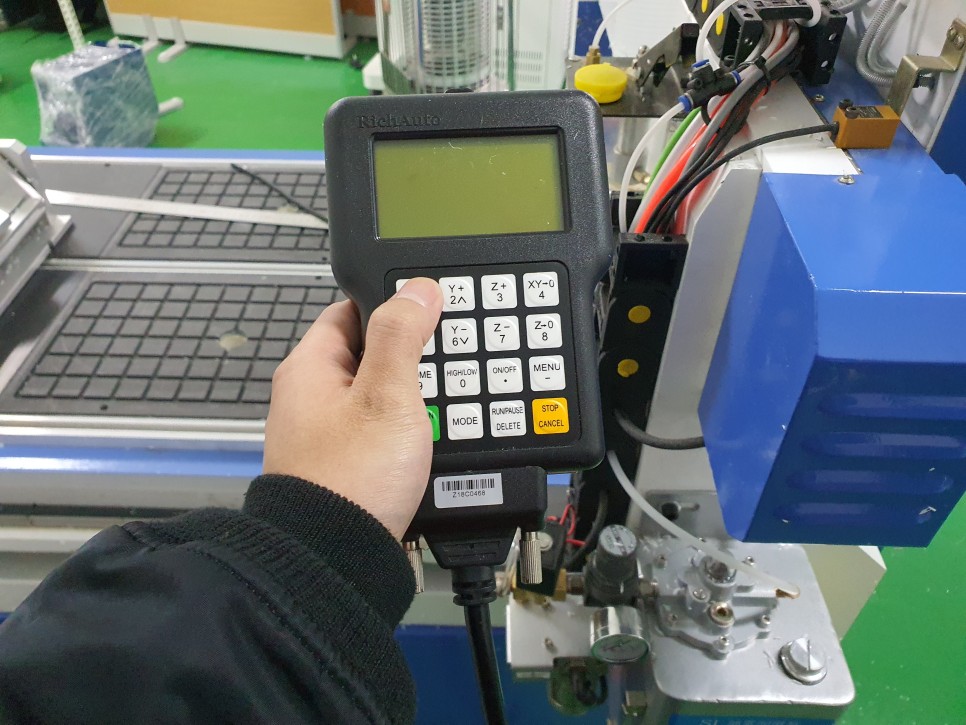

가져온 도면을 DSP에다가 넣은 뒤 클램핑 작업을 합니다.



엔드밀은 목공 역날 6mm 날장 18mm를 이용해서 가공했습니다.

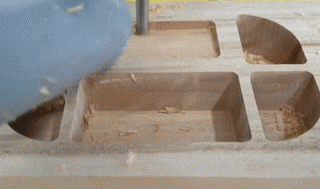

캄포나무는 가공성이 좋아 단면도 깔끔하게 나옵니다.

캄포나무가 한개 밖에 안남아서 천천히 가공했지만

가공 깊이를 더 많이 내려도 준수한 가공물을 얻을 수 있을 것 같습니다.

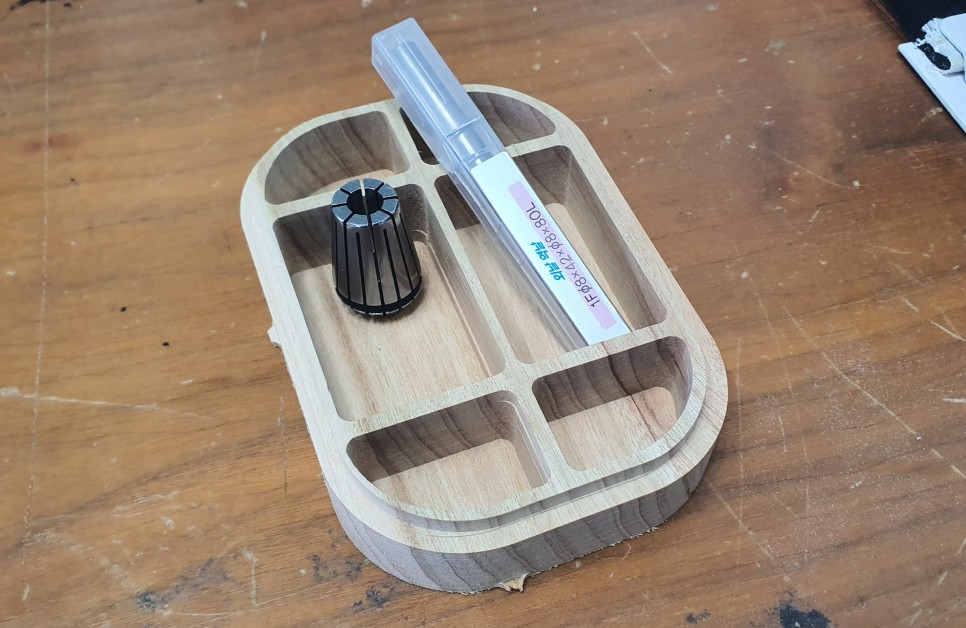

마지작 절단 가공을 한 뒤에 이렇게 완성이 되었습니다.

아직 외각은 후처리 전이여서 아래쪽에 탭이 남아있습니다.

(탭은 절삭 가공시 흔들림 및 튕김을 방지하기 위해 내는 보조 도구 입니다.)

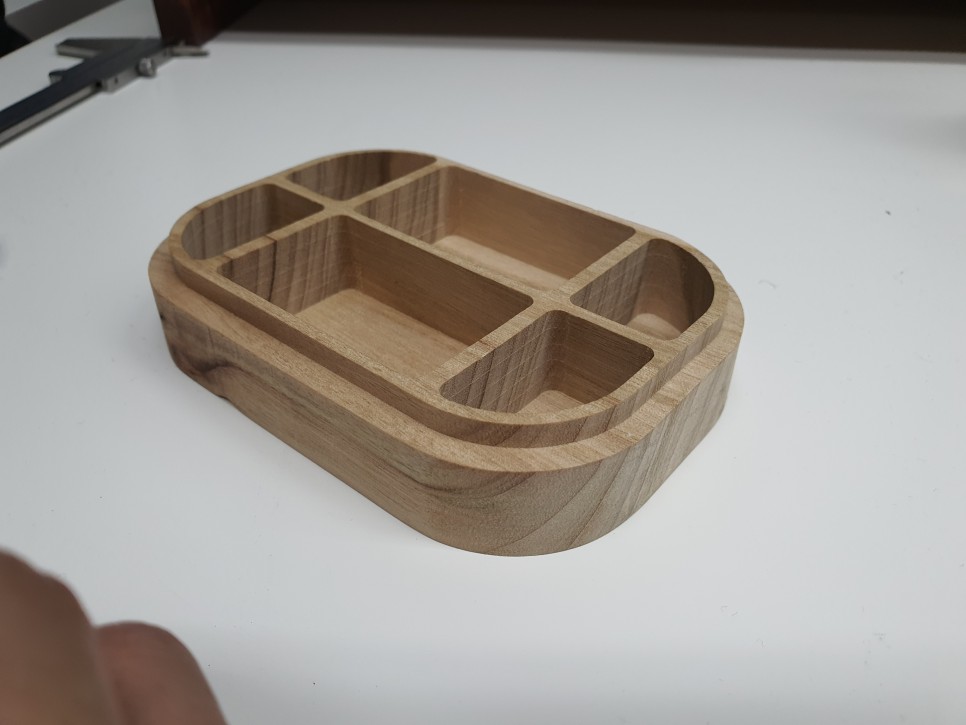

외부는 사포질을 좀 했지만

내부는 전혀 안해서, 가공한 만큼 층이 형성된 걸 확인할 수 있습니다.



CNC작업시 생기는 흔적은 2차 가공을 통해 없애주도록 합니다.

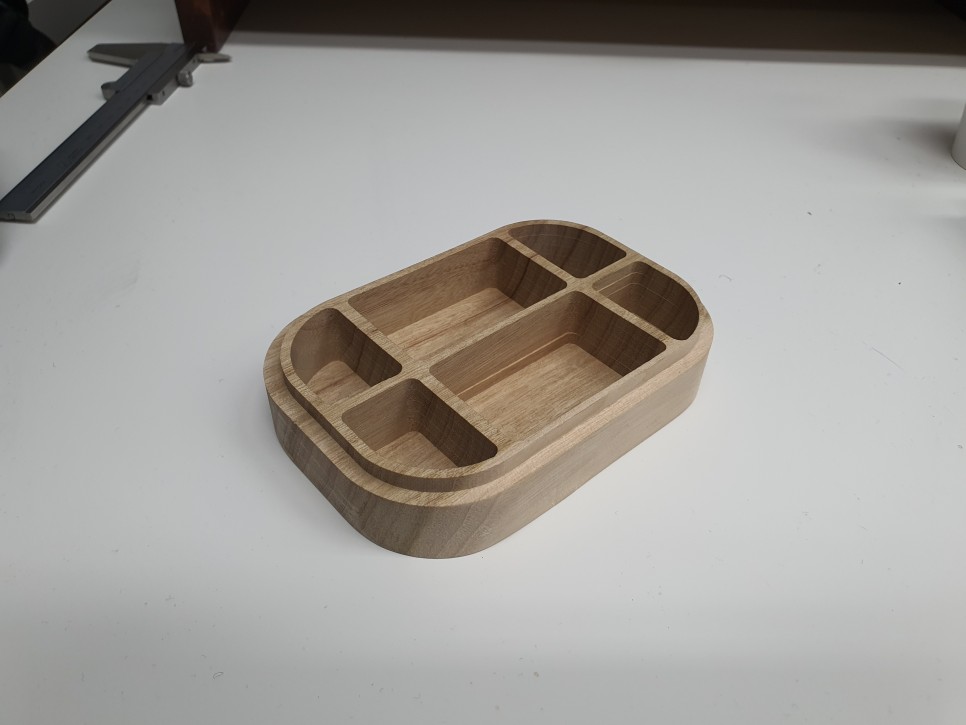

이렇게 하여 주얼리 박스 제작을 완료했습니다.
