안녕하세요, 미스터 조각기입니다.
이번 포스팅은 Aspire(이하 아스파이어)에서 Toolpath를 생성할때
Tool에서 설정하는 Stepover가 무엇인지에 대하여 설명드리겠습니다.
장비를 구매하시고 교육을 드리지만 말로된 설명만 듣는다는 건 이해하는데 한계가 있을 수 밖에 없습니다.
일단 Stepover는 Toolpath 생성 중 Tool 선택에서 설정이 가능합니다.

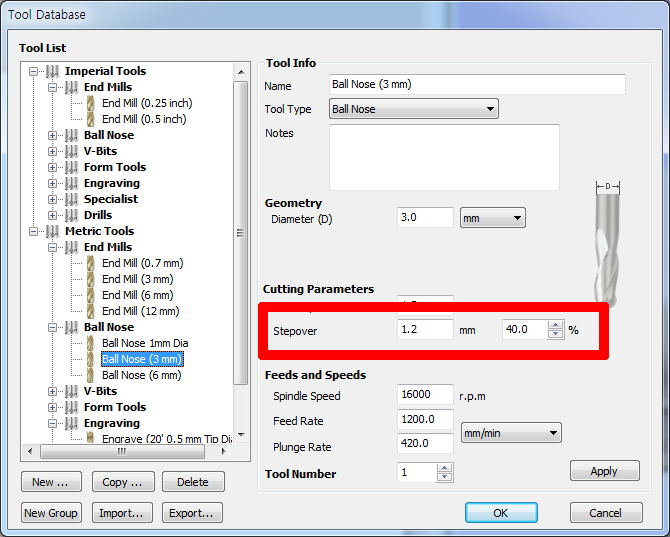

아스파이어에서 엔드밀(날)의 설정을 입력하는 Tool Database 입니다.
빨간 네모 박스 안의 Stepover 40.0%가 보이시나요?
엔드밀의 몇 %를 사용하여 가공할 것이냐고 말하는 것입니다.
3ø 엔드밀의 40%를 사용한다면 1.2mm를 사용하여 가공을 한다는 겁니다.
엔드밀의 끝이 아니라 옆날을 사용한 것이기 때문에 Pocket 가공이나 2.5D 가공에서 설정하게 됩니다.
밑의 동영상을 참고해 주세요.
Aspire Toolpath 짜기 : Stepover란?
serviceapi.nmv.naver.com

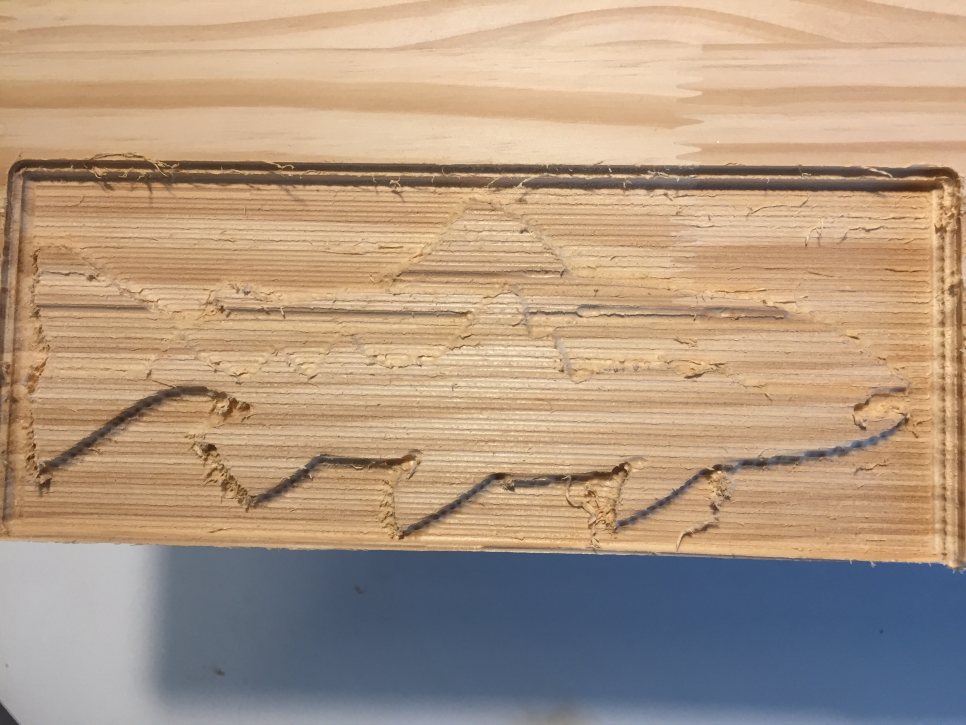

2.5D 가공 테스트를 하면서 Stepover를 40%로 설정한 결과의 가공물입니다.
3ø 볼 엔드밀을 사용했습니다. 40%의 옆날을 사용하다보니 결도 많이 보이고 중간중간 텍스쳐가 거칩니다.
깔끔하지 못한 결과입니다.

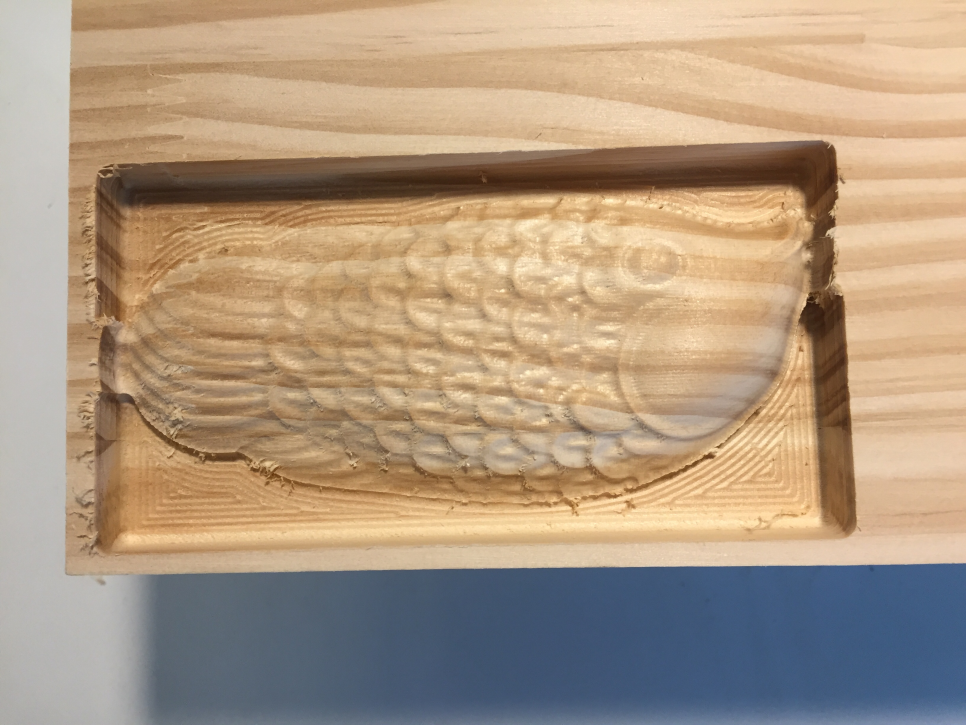

이 가공물은 Stepover를 15%로 설정한 결과물입니다.
40% 결과물과 차이가 분명히 나고 있습니다.
간격이 좁아졌으며, 물고의 형태가 아주 부드럽게 표현되었습니다.
Stepover 값을 적게 할 수록 정밀하고 부드럽게 표현되지만, 그만큼 가공에 소요되는 시간이 늘어납니다.
가공물의 크기와 엔드밀의 직경을 잘 선택한 후, Stepover 값을 설정해주시길 바랍니다.
지금까지 Stepover가 무엇이고 어떤 영향을 주는지에 대해 말씀드렸습니다.
꼭 도움이 되길 바라며 혹시 궁금하신 사항이 있으시다면 주저하지 말고 댓글 남겨주세요.
최선을 다해 도와드리겠습니다.
지금까지 미스터 조각기였습니다. 감사합니다.
