안녕하세요, 미스터 조각기입니다.

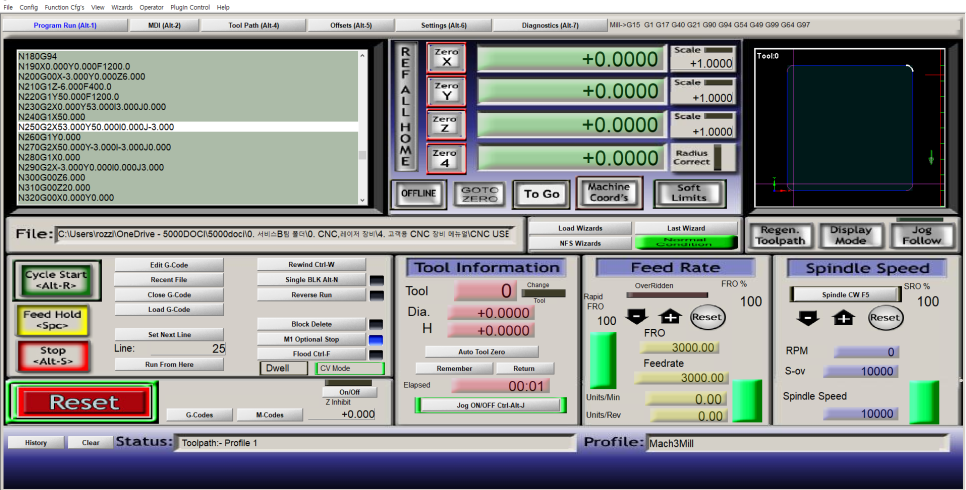

오늘은 'Mach3 (이하, 마하3)'로 CNC 조각기를 구동하는 중에 잠시 멈췄다가 이어서 가공하는 방법에 대해
말씀드리겠습니다.
마하3를 사용하다 중간에서 멈추면
다시 처음부터 가공해야 할까요?
처음부터 끝까지 한 번에 가공이 끝나면 좋겠지만 중간에 가공이 잘 되고 있는지 확인도 해보고 싶고,
실수로 중간에 멈추는 경우가 발생할 수도 있습니다.
혹시 멈춘 경우, 가공을 처음부터 다시 시작하시지는 않으셨나요?
이미 가공된 단면 위를 돌고 있는 스핀들을 보며 속이 답답하고
시간도 아깝다는 생각을 한 번쯤 해보셨을 겁니다.

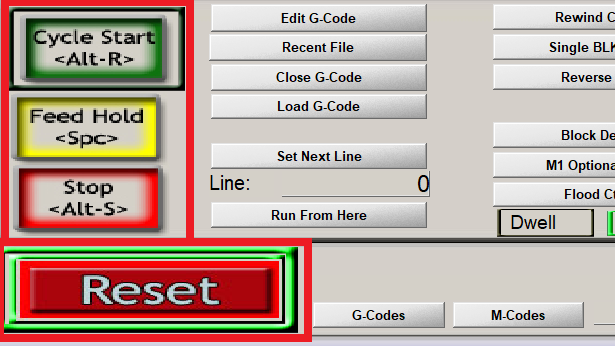

그러면 'Run From Here' 기능에 대해 설명드리기 전에 동작 버튼들에 대해 다시 한 번 설명드리고 넘어가겠습니다.
Cycle Start : 불러온 G-코드를 기반으로 가공을 시작하는 버튼입니다.
Free Hold : 가공 중, 일시 정지 버튼입니다.
Stop : 가공 중, 완전히 정시시키는 버튼입니다.
Reset : 가공을 정지하고, 마하3의 기능을 모두 정지시키는 버튼입니다.

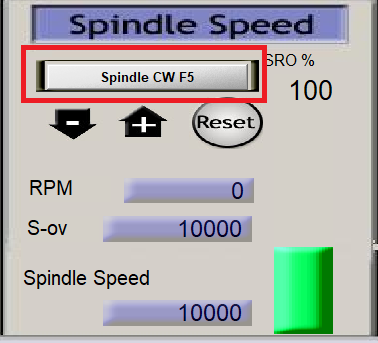

Feed Hold(일시 정지) 후에는 스핀들이 멈추지 않으니 꼭 화면 우측에 있는
'Spindle CW F5' 버튼으로 스핀들을 멈춰주세요.
그러면 이어서 'Run From Here' 기능에 대해 설명드리겠습니다.

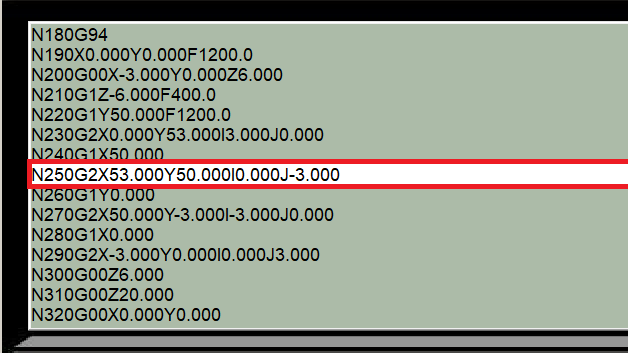

위의 사진을 보면 현재 코드 위치 값이
'N250G2X53.000Y50.000I0.000J-3.000'에 멈춰있는 것을 보실 수 있습니다.
여기서 'N25'가 현재 진행 중인 가공 넘버라고 보시면 됩니다.

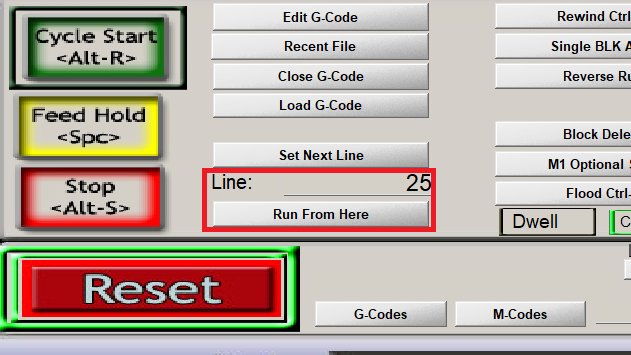

Reset 버튼 옆 'Line : 25'와 'Run From Here'을 확인하실 수 있습니다.
Line : 25는 25번째 G-코드 위치라는 설명입니다.
Run From Here은 선택된 부분부터 이어서 시작하기 위한 버튼입니다.
가공을 이어서 하시려면 4가지의 순서대로 진행하면 됩니다.
1. Line에 원하시는 가공 번호를 입력해 주세요.
(스핀들이 돌지 않고 가공될 상황을 대비해 원하시는 넘버의 2~3단계 전부터 시작하시길 추천드립니다.)
2. 'Cycle Start' 버튼을 클릭해 줍니다.
3. 위의 화면에서 시작될 X, Y, Z 좌표를 확인해 주시고, 시작과 동시에 스핀들이 회전할 수 있도록
'Start Spindle' 버튼을 체크해 줍니다. 'OK' 버튼을 누르면 가공을 시작할 위치로 움직이고 스핀들이 회전하게 됩니다.
4. 가공을 시작할 위치를 확인해 주시고, 'Cycle Start' 버튼을 한 번 더 클릭해 주시면 가공이 시작됩니다.
※ Feed Hold를 누르게 되면 즉시 멈추는 것이 아닌 어느정도 코드가 진행 된 후 멈추게되어
원하시는 코드값에서 정확히 멈추기 어렵습니다.
다시 시작하실 코드의 위치(X, Y, Z 축)와 좌표를 필히 확인해주세요.
※ 위 방법은 좌표나 Line 넘버를 잘못 입력할 경우, 날이 부러지거나 가공에 문제가 생길 위험이 있습니다.
꼭 재료와 날을 제거 후, 충분히 연습 한 뒤 사용하시길 바랍니다.
